• LA PIRÀMIDE HOLOGRÀFICA

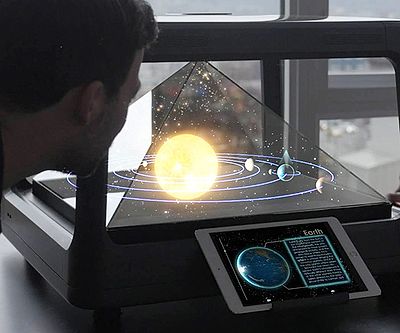

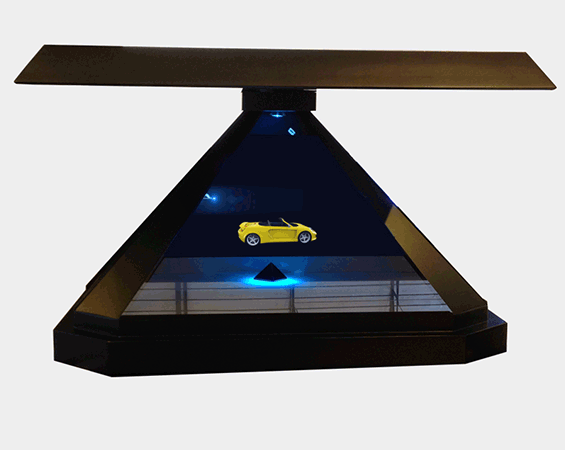

      La piràmide hologràfica és un sistema utilitzat per diferents mitjans de publicitat i màrqueting per projectar tota mena d'elements en tres dimensions (logotips, productes, persones i gairebé qualsevol objecte).


      Cadascun dels quatre costats que conformen la piràmide estan fabricats en un material transparent, així es pot veure a través de cadascuna de les parts el que succeeix al centre de la piràmide (l'holografia). Aquesta es genera mitjançant la creació de reflexos de les 4 vistes d'una mateixa imatge, generant una imatge que sembla estar flotant a l'aire.

      EL REPTE

      Vols que el teu mòbil sigui capaç de projectar hologrames? Ho aconseguiràs seguint aquest procés de construcció amb diferents plàstics i eines, per obtenir la piràmide i un suport per aquesta, i pel mòbil.

      MATERIAL I EINES

      Material Eines

      Capsa de CD o DVD (plàstic tipus PC)

      Làmina poliestiré rígid

      cargols, femelles i arandeles

      Metacrilat



      Cúter

      Regle

      Pistola de silicona

      Doblegadora de plàstic

      Trepant

      Serra de calar

      Passos piràmide (VIDEO i passos redactats):

      1. Fer una plantilla en paper (millor en paper quadriculat)

      2. Amb el rotulador, dibuixar sobre la part transparent del CD, 4 vegades el patró fet abans

      3. Amb ajuda d'un cúter, AMB MOLT DE COMPTE, tallar-ho

      4. Treure les marques del rotulador amb una mica de paper i alcohol

      5. Enganxar les peces amb silicona, amb ajuda d'una plantilla feta en paper amb un quadrat de 6x6 cm

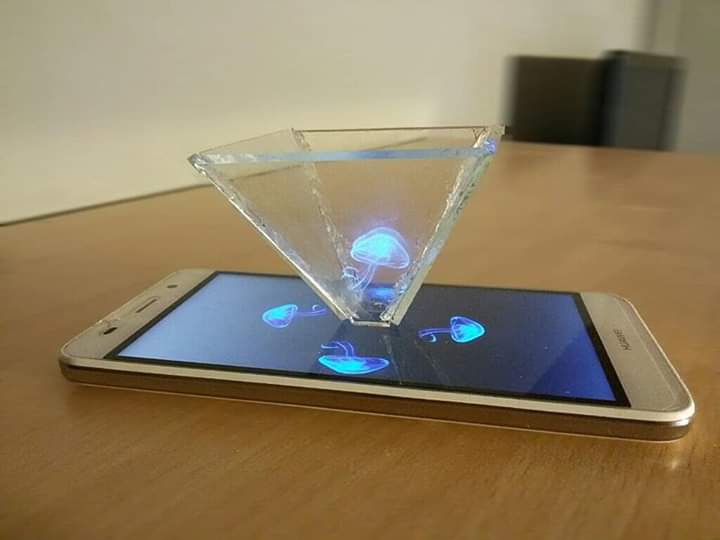

      6. Posa el mòbil a sota de la piràmide truncada realitzada abans, amb la part estreta abaix, i posa uns dels videos que et posem a sota

      Construcció del suport

      El suport té tres parts: Base inferior (polièster i fusta), suport superior (on anirà enganxada la piràmide) de metacrilat, i els 4 cargols que la subjecten

      1. Agafa la làmina de poliestiré i dibuixa la forma que et permetrà fer la base inferior. Tingues en compte les mides del mòbil, l'alçada de la base (d'uns 1,5 cm) i l'espai on aniran els forats per posar els cargols que fan de suports del metacrilat. La forma ha de ser semblant a la imatge de sota. RECORDA: Fes-ho amb mides exactes i conegudes, perque desprès has de fer la mateixa mida per la fusta i el suport superior.

      2. Amb la doblegadora de plàstics, aconsegueix la forma de capsa.

      3. Talla una fusta de les mides de la capsa de plàstic, i enganxa-la amb silicona.

      4. Dibuixa un rectangle de les mides de la base superior al metacrilat. Talla-ho amb la serra de calar amb ajuda del professor. Quan la tinguis feta, junta-la amb el cargol de banc (no enganxada) amb la base inferior, i amb ajuda d'un trepant, fes un forat a cada cantonada. (Posa algun cartró per no ratllar el plàstic amb la mordassa del cargol de banc). Foradaràs així de cop al metacrilat, el poliestiré, i la fusta. La mida de la broca dependrà del cargol que posis, així que consulta al professor abans de fer-ho.

      5. Uneix amb silicona la piràmide en el centre del metacrilat, i posar els cargols amb les femelles i arandeles.

      POSA A PROVA LA TEVA PIRÀMIDE!!

      Agafa el teu mòbil i posa uns dels videos de sota. Col·locoa el mòbil sobre la base inferior, i rosca els cargols per aconseguir que la piràmide estigui en contacte amb la pantalla del mòbil, però sense que el pugui ratllar. A gaudir del teu holograma!!

      Videos (pots trobar més a Youtube posant "videos para hologramas 3D")
