Programació 1r. BAT (Optativa Tecnologia)

1.1 La informació de l'ordinador: bits i bytes.

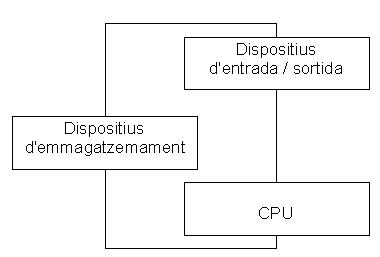

La principal potència d'un ordinador consisteix en el manegament (procés, transport, emmagatzemament, etc.) ràpid de grans quantitats d'informació

Exercici1
Agrupa els dispositius d'emmagatzemament en ROM (lectura) -Read Only Memory- i RAM (lectura i escriptura) -Random Access Memory-.

Cóm és la memòria d'un ordinador? La imatge intuïtiva és la d'un armari de calaixos. En la memòria ROM pots mirar el contingut però no tocar-lo i a la RAM si.

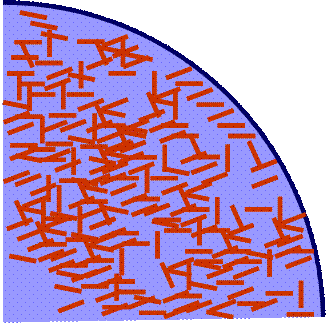

Cóm es desa la informació als dispositius? De manera elèctrica, magnètica o òptica. Aquests impulsos -o partícules- són els BITS (BIT: mínima quantitat d'informació que poden manegar els dispositius digitals). El bit pot valer '0' ó '1' (valors lògics) que solen correspondre a +5v i -5v.

Per tant el PC manega bilions de '1' i '0' seguits, però amb molta rapidesa. És per això que en informàtica s'utilitza el Sistema Numèric Binari (2 símbols: '0' i '1'), en lloc de Sistema Numèric Decimal (10 símbols: '0', ... ,'9').

Per ser operatius, el fluxe de dades binàries (bits) s'agrupa de 8 bits en 8 bits. Cada grup de 8 bits és un byte.


Cada grup de 2 bytes (16 bits) també rep el nom de WORD (paraula).

Per això també es fan servir el Sistema Numèric Octal (8 símbols: '0'..., '7') i el Sistema Numèric Hexadecimal (16 símbols: '0', ..., '9', 'A', 'B', 'C', 'D', 'E', 'F')

1.2 Sistemes de numeració.

Sistema	Base	Símbols
Binari	2	0 1
Octal	8	0 1 2 3 4 5 6 7
Decimal	10	0 1 2 3 4 5 6 7 8 9
Hexadecimal	16	0 1 2 3 4 5 6 7 8 9 A B C D E F

Exemple:

El nº 1 0 1 (decimal) val, en decimal:

1 x 10² + 0 x 10¹ + 1 x 10⁰ = 101 (Centenes, Desenes i Unitats)

El nº 1 0 1 (octal) val, en decimal:

1 x 8² + 0 x 8¹ + 1 x 8⁰ = 65

El nº 1 0 1 (hexadecimal) val, en decimal:

1 x 16² + 0 x 16¹ + 1 x 16⁰ = 257

El nº 1 0 1 (binari) val, en decimal:

1 x 2² + 0 x 2¹ + 1 x 2⁰ = 5

En general:

(Nº max de dígits - 1) Σ [dígit(i) x (base)i] (i=0)

Cóm passar de binari a decimal?

1 1 0 1 0
| | | | |
| | | | |------- 0 x 2⁰ = 00
| | | |--------- 1 x 2¹ = 02
| | |----------- 0 x 2² = 00
| |------------- 1 x 2³ = 08
|--------------- 1 x 2⁴ = 16
_______________________
---------------------------26

Cóm passar de decimal a binari?

26 / 2 = 13 (resta 0)
13 / 2 = 6 (resta 1)
6 / 2 = 3 (resta 0)
3 / 2 = 1 (resta 1)

Seguint els bits resultants de baix a dalt en surt: 1 1 0 1 0.

Exercicis:
Passa el nº decimal 18 a binari (resultat: 1 0 0 1 0).
Passa el nº binari 1 1 0 1 1 0 1 1 a decimal (resultat: 219).
Passa el nº hexadecimal 2A a decimal (resultat: 42).
Passa el nº decimal 32 a octal (resultat: 40).

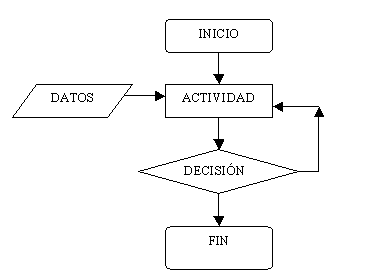

És el primer pas en la programació. Plasmar la idea mitjançant un dibuix (diagrama) de bloc seriats (en un ordre lògic) que simulen el comportament del procés.

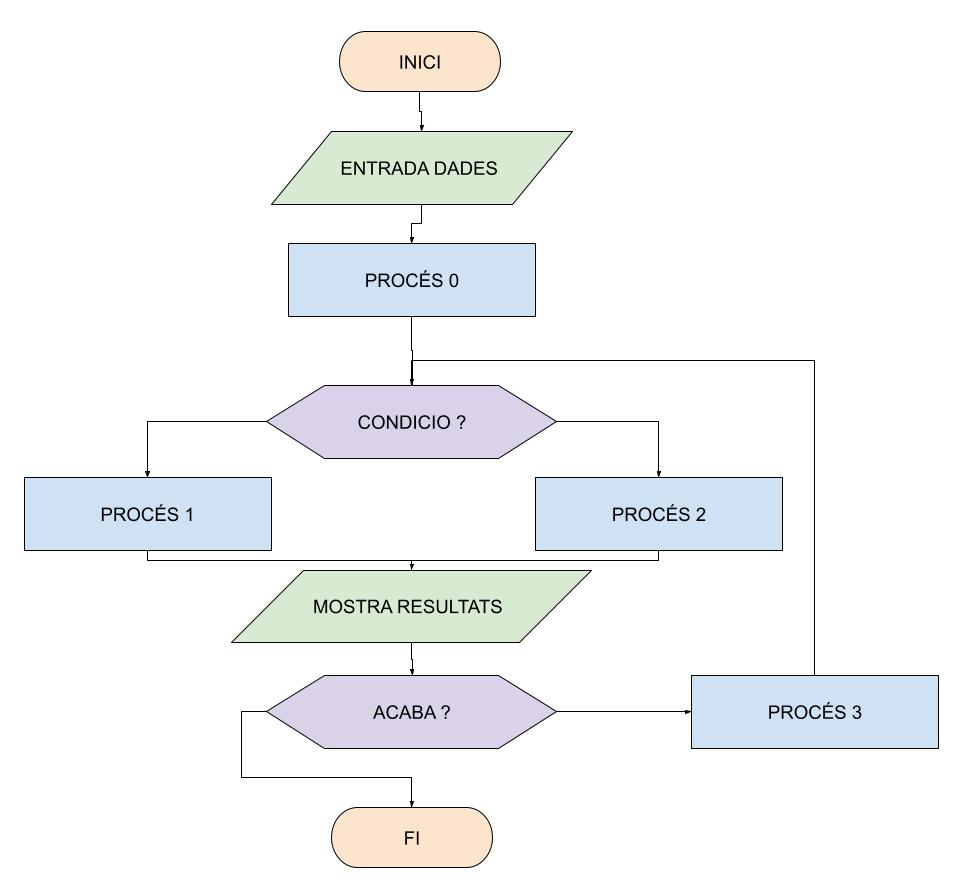

Un més detallat:

Un cop el diagrama de flux està comprovat com a vàlid, el pas següent és traduïr-lo al llenguatge d'ordinador (en el nostre cas mitjançant l'eina VB).

Actualment hi ha eines informàtiques per a fer diagrames. Per exemple el programa DIA DIAGRAM. o el programari en línia GLYFFY o el propi Google Dibuixos

En general tots els programes informàtics tenen la següent estructura:

1. Entrada d'informació.
2. Desat d'informació.
3. Proccessat intern de les informacions (Amb possibles condicions).
4. Mostra a l'usuari els resultats dels processos realitzats.

Exercici 1: Amb el teu compte de Google entra a Drive i fes un nou dibuix de Google amb un diagrama bàsic que faci els 4 passos anteriors. Posa-li el nom "Diagrama de flux bàsic"

Exercici 2: Fes un diagrama de flux per fer una suma de dos números. Posa-li el nom "Diagrama de flux d'una suma". Fes que sumi números fins l'infinit.
