ACTIVITAT 2: L'esquema elèctric
ACTIVITAT INDIVIDUAL
1. Obre el Crocodile, però ara clica l'opció de "Symbols".
2. A la barra d'adalt surten uns símbols normalitzats que representen blocs de símbols. Per exemple, si cliques al símbol, de la bombeta
, s'obrirà un bloc de símbols de bombetes i d'altres emissors de llum.

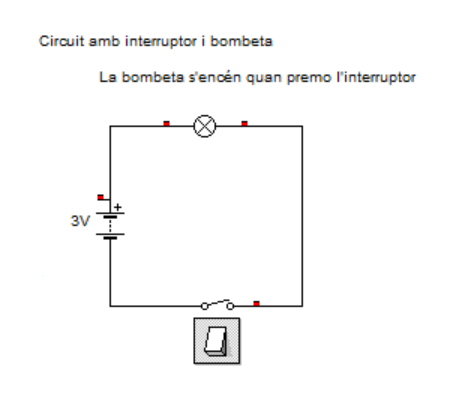

3. Fes l'esquema que tens a sota, que correspon al primer circuit de l'activitat 1 (amb la pila, la bombeta i l'interruptor, recordes?) però amb símbols normalitzats. Afegeix també la descripció del tipus de circuit i el seu funcionament com mostra la imatge
4. Fes al costat o a sota de l'esquema elèctric del punt anterior els 3 següents circuits. Escriu damunt de cada esquema una breu descripció del tipus de circuit i el seu funcionament (com a l'exemple del punt anterior).
|
 |
|
 |
|
|
"en sèrie" és a dir seguits, un darrere l'altre com es mostra a la imatge del costat Les piles també han d'estar "en sèrie" connectant el positiu d'una al negatiu de l'altre.
posats "en paral·lel", és a dir, amb les entrades comunes, i les sortides també, com es mostra a la imatge del costat.
. AJUDA: El commutador té una entrada (comú) que és el contacte de l'esquerra, i dos sortides a la dreta. Posa la bombeta a la sortida dreta superior, i el Brunzidor a la sortida dreta inferior.5. Aquests 4 circuits podrien tenir una aplicació pràctica. De les 4 aplicacions que tens a sota, relaciona-les amb cada circuit que has fet en el Crocodile, i posa-ho com a text damunt del circuit:
- Una porta d'emergència d'una fàbrica té una llum sempre encesa. Quan obrim la porta, s'apaga i sona una alarma.
- Una llum d'una llanterna.
- Una alarma d'emergència d'una fàbrica que es pot activar des del costat de la porta o des de l'oficina del director.
- Un ascensor puja, i al arribar a un pis o un altre, s'atura.
6. Desa l'arxiu amb el nom activitat2, i envia-la a través d'aquesta tasca.
