PRÀCTICA 2: El ciclomotor de la Paula
SITUACIÓ
La Paula té un ciclomotor nou. Els seus pares li ensenyen com controlar les llums per senyalitzar quan vol girar: primer ha d'encendre el contacte, és clar, i després li mostren l'interruptor que segons si està a la dreta o a l'esquerra encen les llums corresponents per indicar on vol girar.
Té curiositat per saber quin és el circuit elèctric, perque li agradaria fer algunes modificacions, i afegir alguna llum més, però, fa temps que va fer tecnologia i ja no s'enrecorda. La podries ajudar??
 |
 |
DISSENYA
1. Primer de tot farem el circuit en el Crocodile per entendre'l millor. Pensa que hi ha els següents elements REALS que has d'associar a un element elèctric del Crocodile:
ATENCIÓ: Si les bombetes exploten, ves a l'opció del Crocodile "Indestructible Components" |
 |
2. Comprova si el seu funcionament és el que té el ciclomotor de la Paula.
3. Envia l’arxiu ckt a través de la tasca amb el nom practica2.
EXPERIMENTA
- Fes el muntatge real del control de llums del ciclomotor amb els elements REALS (a sota tens les imatges de tots ells)
. NO CONNECTIS LA FONT D'ALIMENTACIÓ FINS QUE EL PROFESSOR COMPROVI EL CIRCUIT
- Quan acabis avisa al professor per a que pugui avaluar la feina feta.
- Mesura les intensitats i voltatges del diferents elements i anota'ls a l'espai de text de la tramesa.
 |
 |
 |
 |

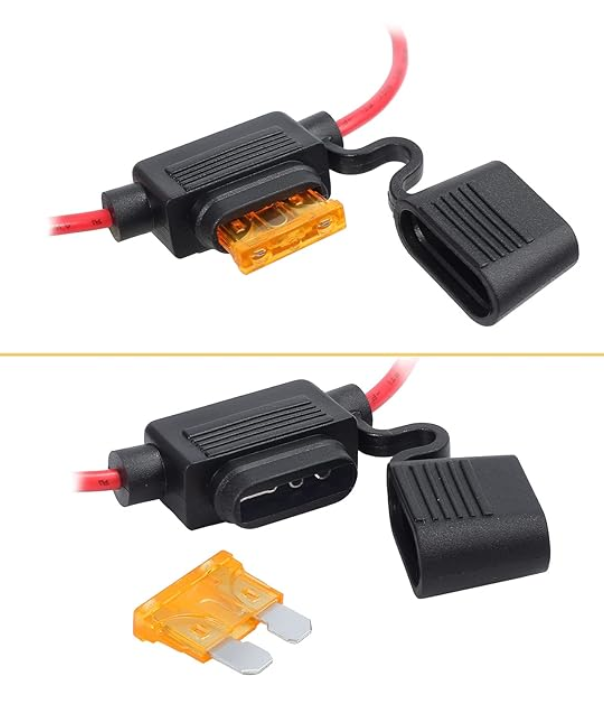

| Commutador | Fusible i portafusible | Interruptor basculant | Portabombetes |
REPTE
Fes que el contacte d'encesa sigui amb llum (la llum ja ve incorporada a l'interruptor que et donarà el professor). A sota tens un esquema de com s'ha de connectar aquest nou contacte (hauràs de treure l'altre, és clar).
|
|
 |
- Pensa i realitza l’esquema al Crocodile (pots fer-ho damunt de l’anterior). Simula la llumeta de l'interruptor amb un LED.
- Realitza el muntatge real i avisa al professor quan acabis. NO CONNECTIS LA FONT D'ALIMENTACIÓ FINS QUE EL PROFESSOR COMPROVI EL CIRCUIT
- Envia l’arxiu ckt a través d’aquesta tasca, substituint l’anterior.
