Activitat 1: Anàlisi d'esforços
ANÀLISI ESFORÇOS
En aquesta activitat anem a construir i analitzar una estructura simple per subjectar un pes (unes claus de casa, per exemple). L'activitat es realitzarà en grups de 3-4 persones.
Tasques prèvies
Cada membre del grup crea una carpeta al teu Drive anomenada Tecno3r. A dins crea una subcarpeta anomenada Estructures.

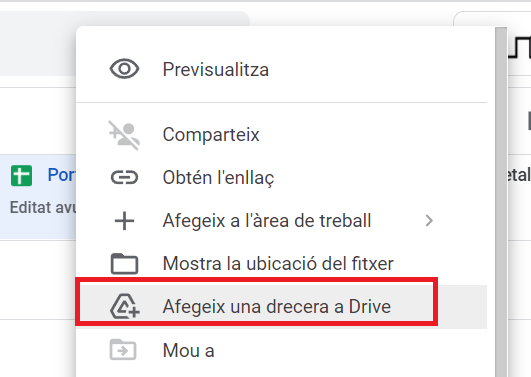

Un dels membres del grup crea dins la carpeta Estructures un document anomenat Anàlisi d'esforços. Ho comparteix amb la resta del grup amb drets d'editar. La resta de membres fan un enllaç directe del document compartit a la carpeta Estructures.
El document que editeu ha d'estar amb el següent format:
- Marges de pàgina de 1,5 cm
- Lletra Arial 12. Paràgraf amb interlineat de 1,5.
- Títols dels diferents apartats amb estil Titol1.
- Imatges de l'objecte o procés de construcció, insertades enmig del text (no abaix o adalt).
Activitat

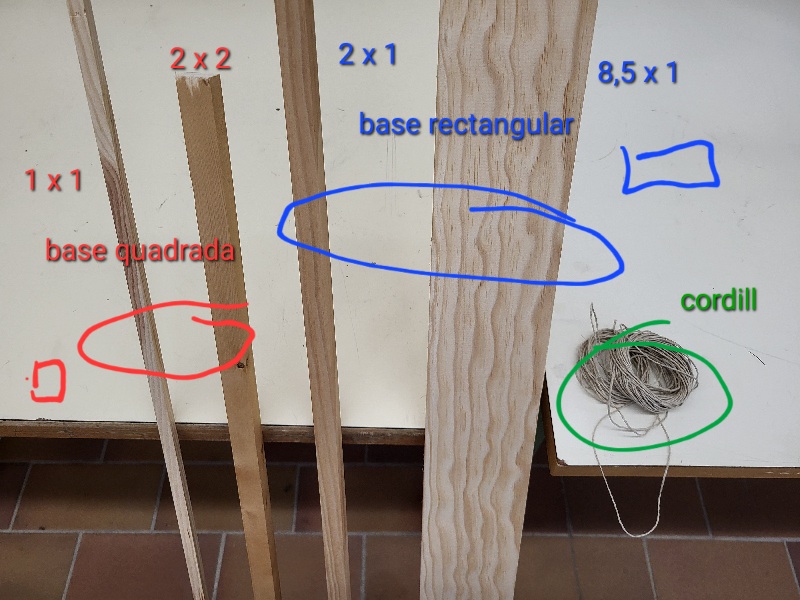

Material:
- Llistó fusta rectangular (de 3-4 mm de gruix)
- Llistó fusta quadrat (de 2x2 aprox)
- Aglomerat o contraplacat de 1 cm de gruix
- Cordill
- Cola de fusta
EL REPTE
Amb el material que tens has de fer dos estructures com les que tens a la imatge de sota (alçada entre 20 i 30 cm). Requisits:
- Ha d'aguantar el màxim de pes posible (Resistent)
- No ha de caure (estable)
- Una de les dos barres del triangle ha de fer-se amb el cordill
- Utilitzar el mínim de material posible
- Pots utilizar serres, llimes, regles, i barrina o trepant per foradar
- Només pots utilitzar el material descrit prèviament
Procediment:
1. Penseu abans de començar quins esforços rep cada element de l'estructura. Amb això trieu quins tipus d'unions serien les millors, quina part es farà de cordill i no de fusta, i quin tipus de suport seria ideal. FEU UN CROQUIS ABANS DE COMENÇAR A CONSTRUIR PER A QUE HO REVISI EL PROFESSOR.
2. Quan la tinguis construïda, comproveu l'esforç que pot aguantar amb ajuda d'un dinamòmetre. Crideu al professor per a que us ajudi a fer l'avaluació de l'estructura.
3. Si us dóna temps, reforceu l'estructura, pel que fa a les unions i punts de suport. Pots utilitzar els següents elements:
- Cargols i claus
- Escaires de fusta o de metall
4. Redacta al document Anàlisi d'esforços, els següents apartats de forma breu:
- Problema plantejat
- Solució feta (croquis, llistat de materials i eines i justificació dels material utilitzats, i tipus d'unions)
- Procés de construcció
- Avaluació de la solució feta (anàlisi d'esforços de cada element de l'estructura, estabilitat, problemes i millores possibles).
Envia l'enllaç al document a través d'aquesta tasca (cada membre del grup).
