Pràctica amb kits de mecanismes (Profe1)
- Feu grups de 4.
- Organitzeu-vos la feina.
- Aneu compartint-vos els mecanismes.
- Poseu els enllaços als documents desats a Drive dels esquemes (preferiblement fets amb Google Dibuixos) i del full de càlcul de Google.
- Tots heu d'enviar la tramesa.
1. Engranatge senzill:
1.1. Dibuixa l'esquema, indicant el número de dents (Z1, Z2 ) , quina és la roda motriu i quina la conduïda i el sentit de les demès si la motriu va en sentit dextrògir.
1.2. Mou la manovella. Quin tipus de mecanisme és per a la velocitat: reductor, multiplicador o cap dels dos?
1.3. Mou la manovella i la roda conduïda per separat. Quin tipus de mecanisme és per a la força: reductor, multiplicador o cap dels dos?
1.4. Quantes voltes fa la conduïda (ωc) quan la motriu en fa 10 (ωm = 10)?
1.5. Calcula la relació de transmissió (RT = i = ωc / ωm).
1.6. Calcula el Guany (avantatge) mecànic (GM = 1 / i)
1.7. Digues una aplicació real del mecanisme.
2. Engranatges amb roda intermitja:
2.1. Dibuixa l'esquema, indicant el número de dents (Z1, Z2 i Z3 -si la hi ha-), quina és la roda motriu, quina la intermitja -si la hi ha- i quina la conduïda i el sentit de les demès si la motriu va en sentit dextrògir.
2.2. Mou la manovella. Quin tipus de mecanisme és per a la velocitat: reductor, multiplicador o cap dels dos?
2.3. Mou la manovella i la roda conduïda per separat. Quin tipus de mecanisme és per a la força: reductor, multiplicador o cap dels dos?
2.4. Quantes voltes fa la conduïda (ωc) quan la motriu en fa 10 (ωm = 10)?
2.5. Calcula la relació de transmissió (RT = i = ωc / ωm).
2.6. Calcula el Guany (avantatge) mecànic (GM = 1 / i)
2.7. Digues una aplicació real del mecanisme.
2.8. Quina funció té la roda dentada intermitja?
3. Cadena:
3.1. Dibuixa l'esquema, indicant el número de dents (Z1, Z2 i Z3 -si la hi ha-), quina és la roda motriu, quina la intermitja -si la hi ha- i quina la conduïda i el sentit de les demès si la motriu va en sentit dextrògir.
3.2. Mou la manovella. Quin tipus de mecanisme és per a la velocitat: reductor, multiplicador o cap dels dos?
3.3. Mou la manovella i la roda conduïda per separat. Quin tipus de mecanisme és per a la força: reductor, multiplicador o cap dels dos?
3.4. Quantes voltes fa la conduïda (ωc) quan la motriu en fa 10 (ωm = 10)?
3.5. Calcula la relació de transmissió (RT = i = ωc / ωm).
3.6. Calcula el Guany (avantatge) mecànic (GM = 1 / i)
3.7. Digues una aplicació real del mecanisme.

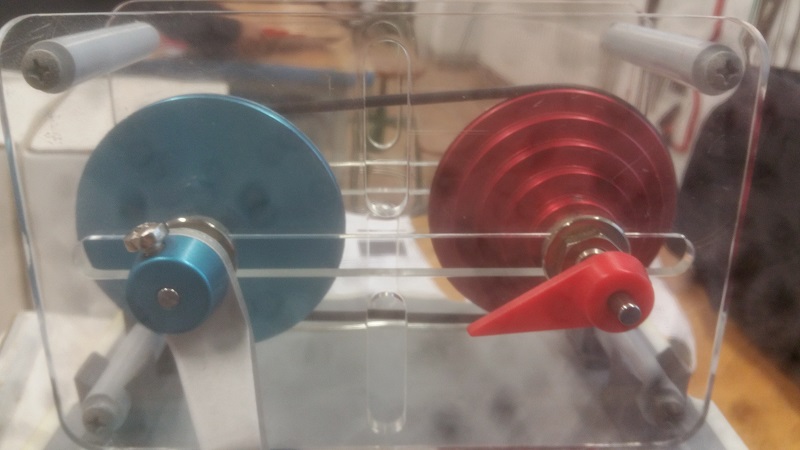

4. Politges:

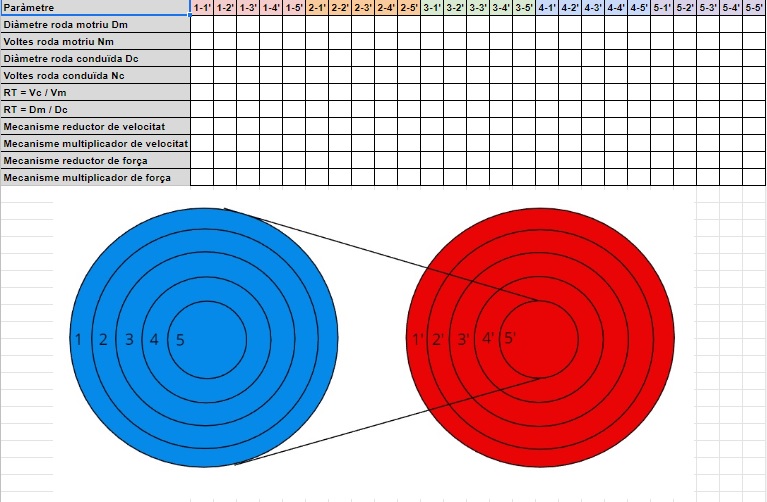

Per facilitar el treball dels apartat 4.1 a 4.5, donat que hi ha tantes combinacions, fes una taula com aquesta i omple-la:
4.1. Dibuixa l'esquema, indicant el diàmetres (D1 i D2), quina és la roda motriu i quina la conduïda i el sentit de la conduïda si la motriu va en sentit dextrògir.
4.2. Mou la manovella. Quin tipus de mecanisme és per a la velocitat: reductor, multiplicador o cap dels dos?
4.3. Mou la manovella i la roda conduïda per separat. Quin tipus de mecanisme és per a la força: reductor, multiplicador o cap dels dos?
4.4. Quantes voltes fa la conduïda (ωc) quan la motriu en fa 10 (ωm = 10)?
4.5. Calcula la relació de transmissió (RT = i = ωc / ωm).
4.6. Calcula el Guany (avantatge) mecànic (GM = 1 / i)
4.7. Digues una aplicació real del mecanisme.
4.8. Quina funció té la inversió de la corretja
