Crocodile exercici 2
Apartat 1
Les bombetes del Crocodile són de 100 Ohms de resistència.
Quina potència i voltatge màxim aguantarà? Per descobrir-ho fes un circuit senzill amb una pila amb valor inicial de 6 Volts, en sèrie amb la bombeta. Ves pujant el valor de la V, i ves mirant la potència que rep la bombeta (posant el cursor a sobre).
Quan la bombeta peti, ja saps el valor màxim de V i P que pot suportar la bombeta. Anota'ls amb un requadre de text a l'àrea de treball del Crocodile (menú Add/Text).
Apartat 2

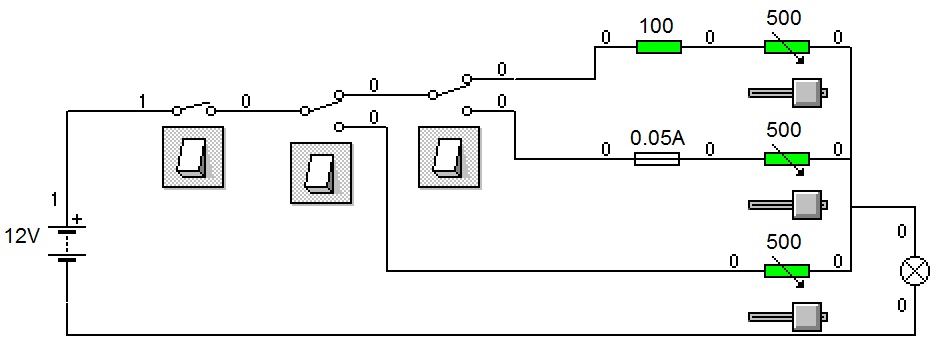

Si tinguèssim una bateria de 12 Volts connectada a la bombeta directament, suposo que dedueixes que la bombeta reventaria. Que podem fer? Fes el següent circuit on tens diverses solucions amb forma de diferents branques per on passarà la corrent segons la combinació que facis amb els commutadors.
- Branca 1: Resistència + resistor variable (500 Ohm màxim)
- Branca 2: Fusible + resistor variable (500 Ohm màxim)
- Branca 3: resistor sol (500 Ohms màxim)
Anota en un requadre de text al costat de cada branca, la potència màxima i mínima que rep la bombeta quan la corrent circula per aquella branca, variant el resistor variable de la branca (si en té).
En el requadre de text explcia breument quin inconvenient i avantatges té cadascuna de les branques, sabent de l'apartat 1 quina és la potència màxima que pot rebre la bombeta, que serà el punt on s'ilumini més).
ATENCIÓ: Per a que no es peti la bombeta cada dos per tres quan estiguis jugant amb els potenciòmetres, ves al menú Options i marca l'opció "Indestructible Components"
Apartat 3
Disseny una quarta branca, agafant lo millor de les altres tres, perque la bombeta la pugui regular, i que no peti per voltatge exessiu, i que pugui arribar a la seva potència màxima.
Quan acabis, fes una captura de pantalla, i penja-la al teu Drive, a la carpeta Tecnologia/Crocodile. Obté l'enllaç, i posa'l a la tasca de forma interactiva.
