1- Tria un model actual de cotxe o moto i especifica les seves característiques: tipus de combustible, nombre de temps de funcionament, nombre i posició dels cilindres, potència, etc.

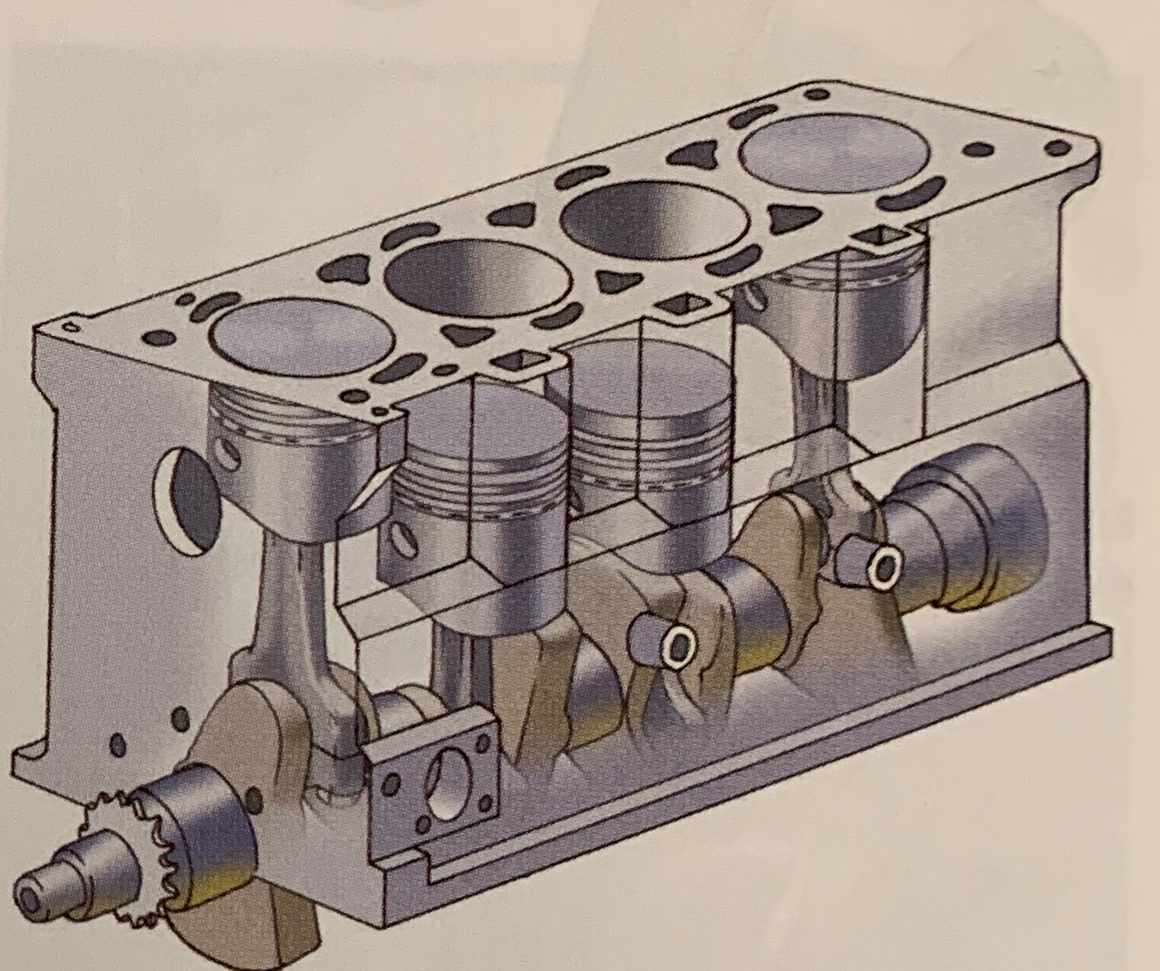

2- Identifica les parts d'aquest motor d'explosió i, després, indica en un quadre de quins materials està feta cada part i quina és la seva funció.
| Part del Motor | Material | Funció |
|
|

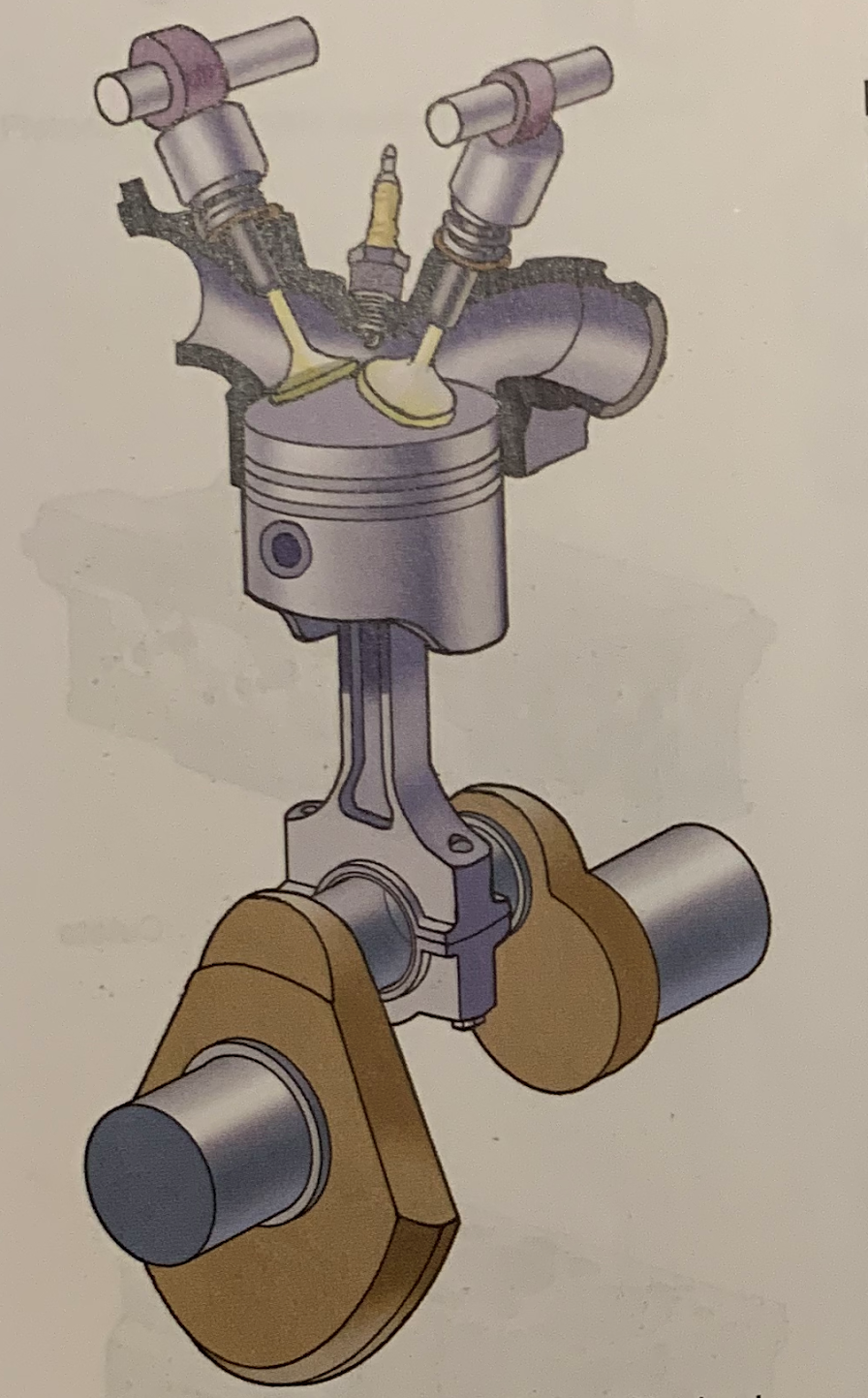

3- Observa bé aquesta imatge corresponent a un conjunt pistó-biela. Identifica el nom de totes les peces . Fes una petita recerca i explica les fases que cal seguir per desmuntar el conjunt i indica les eines que cal utilitzar per fer-ho.

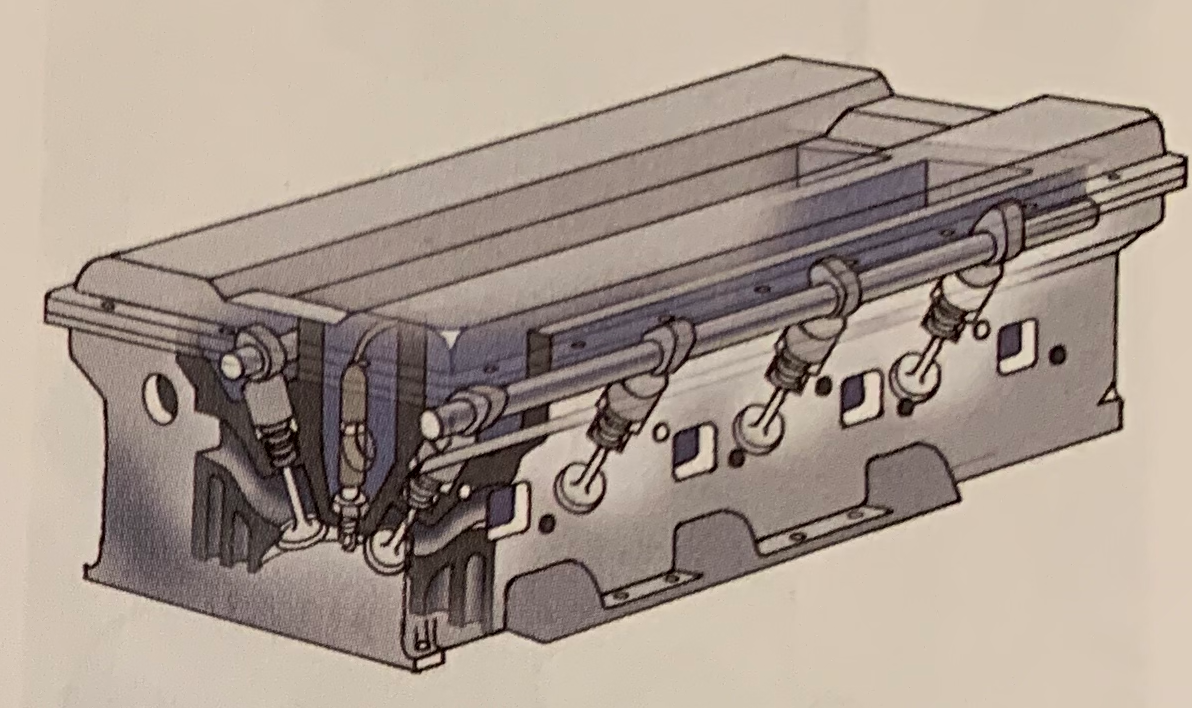

4- Dibuixa o busca imatge d'una leva, i després, explica quina és la funció de l'arbre de lleves en el sistema de distribució d'un motor de combustió interna.
5- Contesta:
- És possible que un motor incorpori un injector i un carburador?
- Tots els motors d'explosió tenen injector?
Ara , comenta quina és la funció d'aquests dos elements en el sistema d'alimentació del motor.

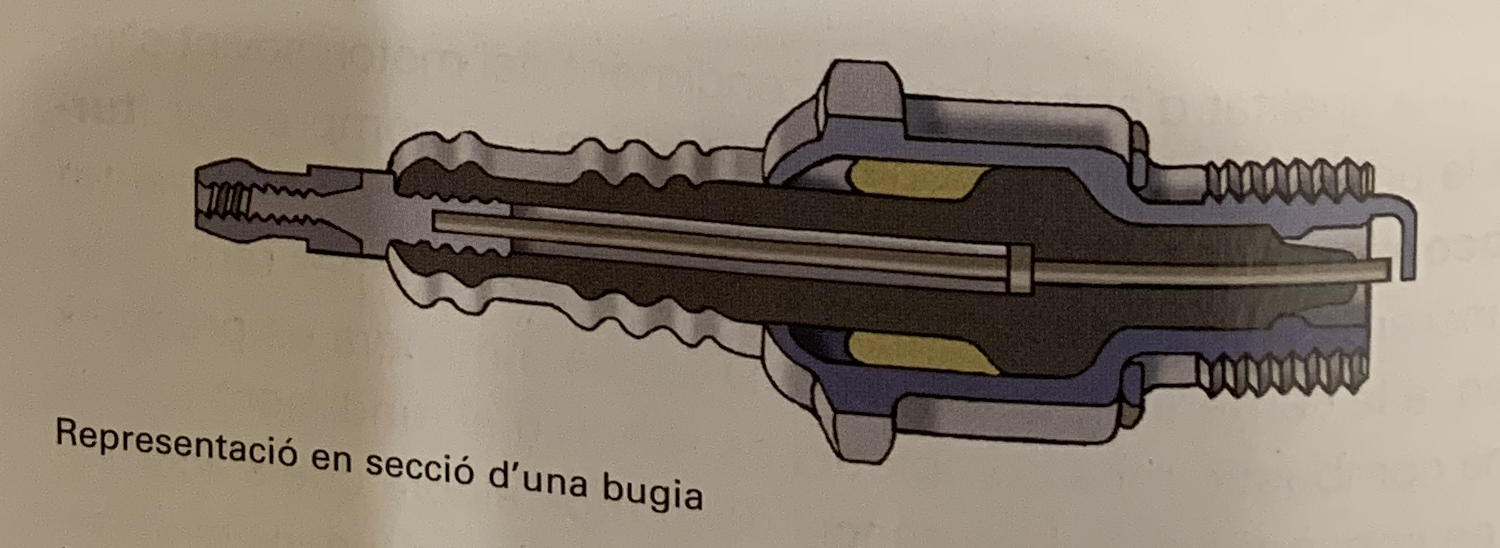

6- Observa aquesta fotografia i , després, contesta raonadament les preguntes següents:
- Què és una bugia?
- Quins són els elements d'una bugia?
- Quina separació han de tenir els extrems finals dels elèctrodes perquè la guspira elèctrica sigui la correcta?
- Com es pot comprovar que aquesta separació és l'adequada?
- Què et sembla que passaria si es toquessin els elèctrodes de la bugia? (Raona la resposta )
7- Comenta les diferències que hi ha entre els sistemes de refrigeració per aire i els sistemes de refrigeració per aigua dels motors de combustió interna.
- Per què són necessaris els sistemes de refrigeració d'aquests motors?
8- Contesta raonadament aquestes preguntes:
- Quin és el camí que segueix l'oli del circuit de greixatge del motor d'explosió?
- Quina és la funció de l'oli en el motor?
- Quines són les propietats d'aquest oli?
- Què són els olis multigrau?
9- Comenta les semblances i les diferències que hi ha entre una turbina de gas i un motor d'explosió.
10- Digues a quins dels sistemes auxiliars d'un motor d'explosió corresponen les funcions següents:
- Disminueix el desgast i el fregament entre les peces més mòbils del motor.
- Transforma el moviment longitudinal alternatiu del pistó en moviment rotatori.
- Permet, en un moviment determinat, l'obertura i el tancament de les vàlvules d'admissió i d'escapament .
- Produeix la barreja de combustible i aire en la proporció correcta.
- Manté el motor en una temperatura adequada i impedeix que s'escalfi massa.
- Fa que la bugia produeixi, en el moment precís, l'encesa de la mescla per efecte de la guspira.

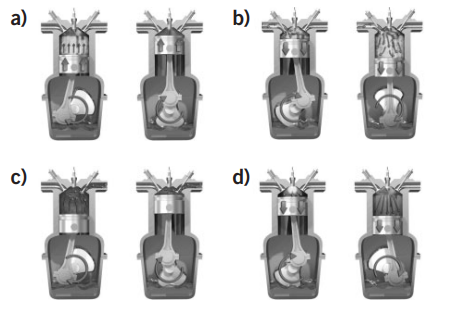

11- Observa bé els dibuixos corresponents a les fases d'un motor d'explosió de quatre temps. Ordena'ls i , després, indica en una taula la posició de cada una d'aquestes vàlvules en cada fase: la vàlvula d'admissió, la vàlvula d'escapament i el pistó.
12- Calcula la cilindrada d'un motor monocilíndric el pistó del qual fa 100 mm de diàmetre i té una cursa de 50 mm.
- Quina seria la cilindrada si el motor tingués quatre cilindres?
13 - Contesta:
- Quin tipus de motor d'explosió contamina més el medi ambient, el de dos temps o el de quatre? Per què?
- S'han previs solucions o alternatives per evitar la contaminació que provoquen aquests motors? Quines?
