TEC3ESO(2016): Crocodile control (2)

Fer una tramesa

Oberta el divendres, 23 de novembre 2018, 07:34

Venciment: diumenge, 10 de febrer 2019, 15:00

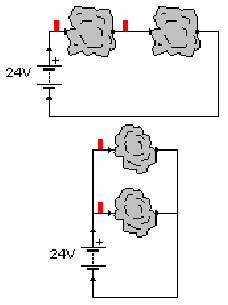

1. Munta amb el crocodile aquests circuits (mira el fitxer adjunt):

Bateria de 24 [V] connectada a dues bombetes de 9 [V] (i resistència interna 100 [ohms]) en sèrie.
Bateria de 24 [V] connectada a dues bombetes de 9 [V] (i resistència interna 100 [ohms]) en paral·lel.

2. Què afegiries als circuits (que no siguin bombetes) per a que no petéssin les bombetes? (NO ES POT CANVIAR EL VOLTATGE DE LA PILA!)

3. Quin voltatge i intensitat tenen les bombetes amb la teva solució?

Fes servir la informació que et dona el crocodile i, si cal, els càlculs:

V = R · I

I = V / R

R_s = R₁ + R₂

R_p = (R₁ · R₂) / (R₁ + R₂))

4. Adjunta captures de pantalla dels teus circuits.
