Activitats mecanismes de transmissió
Realitza les següents activitats en fulls en blanc (no cal que sigui amb ordinador). Desprès escaneja el document (o fes una fotografia), i envia-ho a través d'aquesta tasca. RECORDA QUE CAL QUE SURTIN ELS CÀLCULS, ESQUEMES, I FÒRMULES, I NO NOMÉS EL RESULTAT FINAL
ABANS DE COMENÇAR MIRA LA TEORIA QUE TENS A LA PESTANYA DE "MECANISMES"
Transmissió per corretja

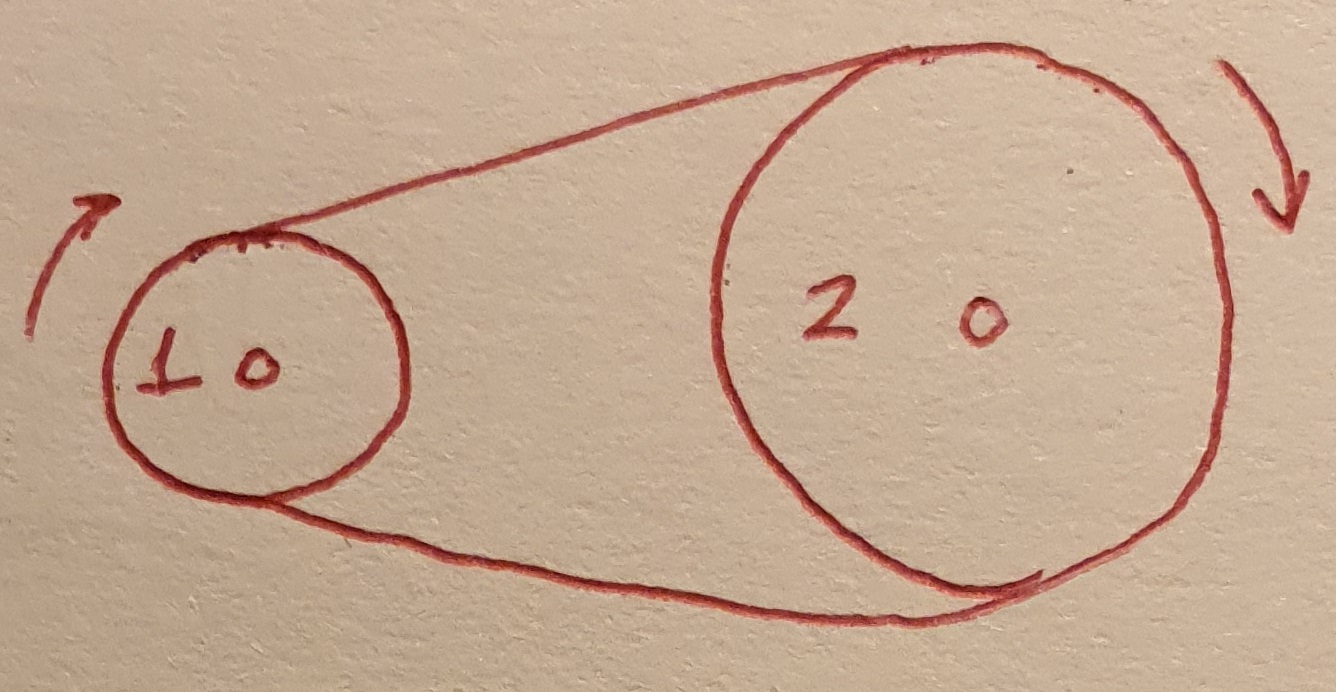

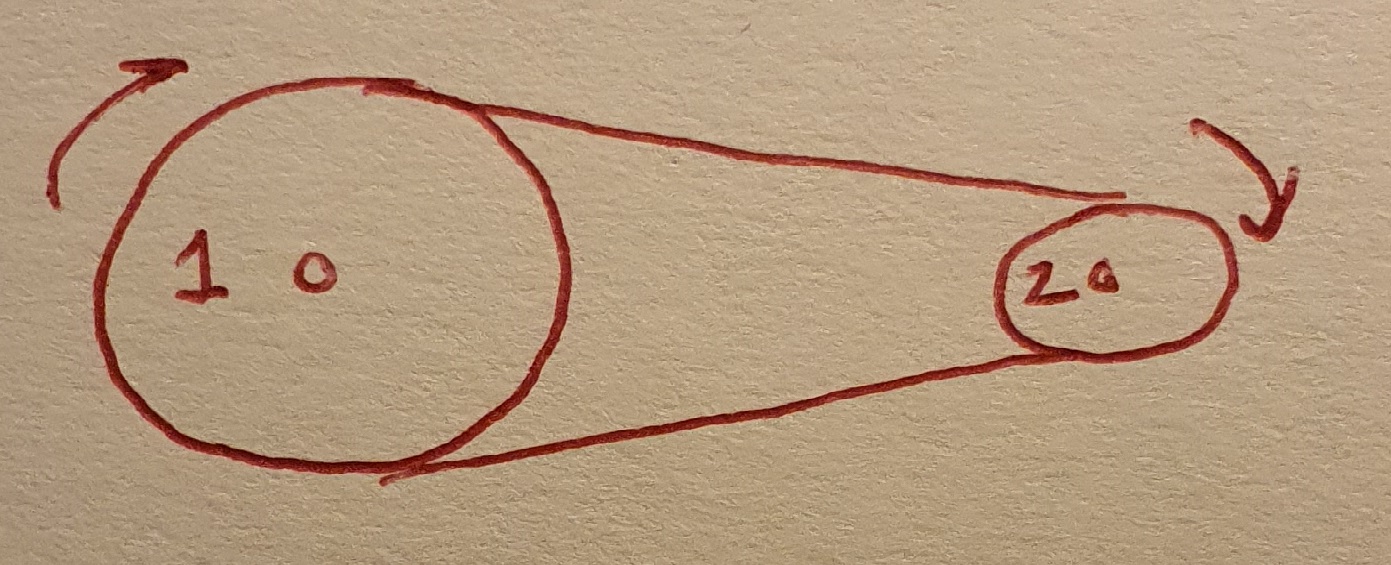

1. Indica el sentit de gir de cadascuna de les politges següents:
2. Calcula la velocitat de la politja conduïda d'un sistema de politges en el que el diàmetre de la politja motriu es 12 cm i la seva velocitat 400 rpm, sent el diàmetre de la politja conduïda de 4 cm. Calcula la relació de transmissió del sistema. Indica si es reductor o multiplicador.
3. Indica quina és la velocitat de la politja 2 sabent que la politja 1 gira a 2500 rpm i que els diàmetres de cada politja son: d1 = 20 mm, d2 = 40 mm.
4. Calcula la velocitat en rpm d'una politja de 30 cm de diàmetre si rep el moviment a través d'una corda que passa per una roda acanalada de 15 cm de diàmetre i que gira a 100 rpm. És un sistema reductor o multiplicador?
5. Calcula la velocitat angular w1 i la relació de transmissió (i) del sistema descrit a continuació. És un sistema multiplicador, reductor o inversor?
|
D1= 3 cm D2 = 5 cm w2 = 2 rpm |
|
6. Calcula el diàmetre D1 i la relació de transmissió (i) del sistema descrit a continuació. És un sistema multiplicador, reductor o inversor?
|
D2 = 2 cm w1 = 5 rpm w2 = 6,5 rpm |
|

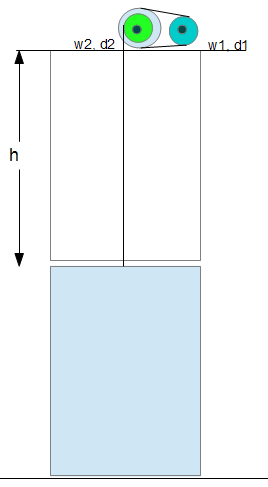

7. He de pujar un ascensor de joguina una alçada d'h = 20 cm en un temps t = 5 s (per tant, a una velocitat lineal serà de v2 = 4 cm / s). La velocitat del motor és de 50 rpm, i el diàmetre de la roda conduïda és de d2=2cm. Calcula la RT, i el diàmetre de la roda 1.
Transmissió per engranatges
1. Quina relació de transmissió tindrà un sistema d'engranatges si la roda 1 té 20 dents i gira a 20 r.p.m. i la 2 gira a 10 r.p.m.? Quantes dents té la roda 2?
2. Es vol obtenir una roda dentada receptora de 400 rpm mitjançant un motor que té un engranatge en el seu eix de 80 dents i que gira a 100 rpm. Calcula el número de dentes de la receptora.
3. Es vol construir un mecanisme multiplicador de velocitat amb dos engranatges de 10 i 30 dentes respectivament.
a) Indica quin engranatge ha d'acoplar-se a l'eix motor i quin al conduït para aconseguir la reducció de velocitat.
b) Calcula la relació de transmissió.
4. ¿Quina és la velocitat de l'engranatge conduït en la següent transmissió per engranatges?. Calcula la relació de transmissió i indica si el sistema és reductor o multiplicador.
5. Considera dos engranatges rectes amb z1 = 12 dents i z2 = 60 dents. Si w1 = 40 rpm, a quina velocitat gira l'altre engranatge? Hi ha canvi en el sentit de gir del segon engranatge?
Transmissió per cadena

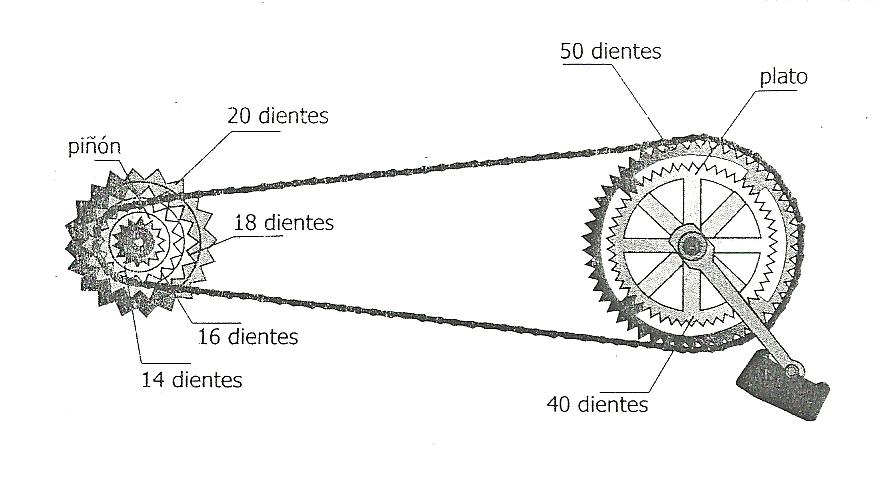

1. Observa quest mecanisme es troba a una bicicleta, on la cadena uneix el plat amb z1 dents i el pinyó solidari a la roda ,amb z2 dents.
a. Calcula la velocitat angular de la roda (w2) i la relació de transmissió (i) , si el plat és de 40 dents (Z1=40) i la roda 20 dents (Z2=20) i el ciclista dona dos pedalades cada segon (w1=120 rpm).
b. Calcula la velocitat angular de la roda (w2) i la relació de transmissió (i) , si el plat és de 50 dents (Z1=50) i la roda 14 dents (Z2=14) i el ciclista dona una pedalada cada segon (w1=60 rpm).
c. Calcula quantes pedalades dona el cicliste per minut , velocitat angular del plat (w1) i la relació de transmissió (i) , si el plat és de 50 dents (Z1=50) i la roda 18 dents (Z2=18) i la roda gira 200 vegades cada minut (w2=200 rpm).
d. Quina combinació de plat i pinyons anteriors faries servir i perquè, per a fer les accions següents:
- Arrencar de parat.
- Pujada molt forta.
- Anar a tope en un pla (màxima velocitat).
e. Si les rodes de la bicicleta son de 27'5 polzades. Calcula la velocitat en Km/h de cadascun dels 3 casos anteriors. (Busca per internet la relació entre polzades i centímetres o metres)
