Què és un LDR?

Un LDR (Light Dependent Resistor) és una resistència que varia el seu valor en funció de la llum que incideix sobre la seva superfície: quanta més llum rep, menor és la seva resistència.

El valor òhmic d'un LDR oscila entre 50-1000 Ω quan està completament il·luminada i de l'ordre de MΩ quan està a les fosques.

Com el connectem?

Els LDR són resistències. Per tant no tenen polaritat.

Un sensor de llum consisteix en una LDR en sèrie amb una resistència fixa, formant un divisor de tensió, d'on treurem el senyal per connectar a l'entrada analògica corresponent (Vout)

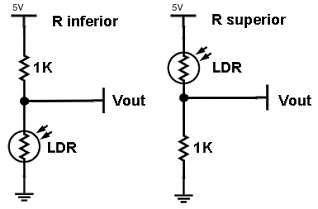

Podem connectar el LDR de dues maneres:

Sensor de foscor:

Si utilitzem el LDR com a resistència inferior del divisor de tensió, Vout serà inversament proporcional a la quantitat de llum rebuda pel LDR (màxima a les fosques)

Sensor de llum:

Si utilitzem el LDR com a resistència superior del divisor de tensió, Vout serà directament proporcional a la quantitat de llum rebuda pel LDR (mínima a les fosques)

Com enviar valors de l’LDR

D’entre tot allò que et permet fer la comunicació serial, el més important és verificar els teus programes. D’aquesta manera, enlloc d’enviar missatges estàtics pel port serial, pots enviar valors dinàmics que canviïn amb el temps. Això és útil quan vulguis utilitzar un sensor analògic però no sàpigues exactament quins valors llegeix.

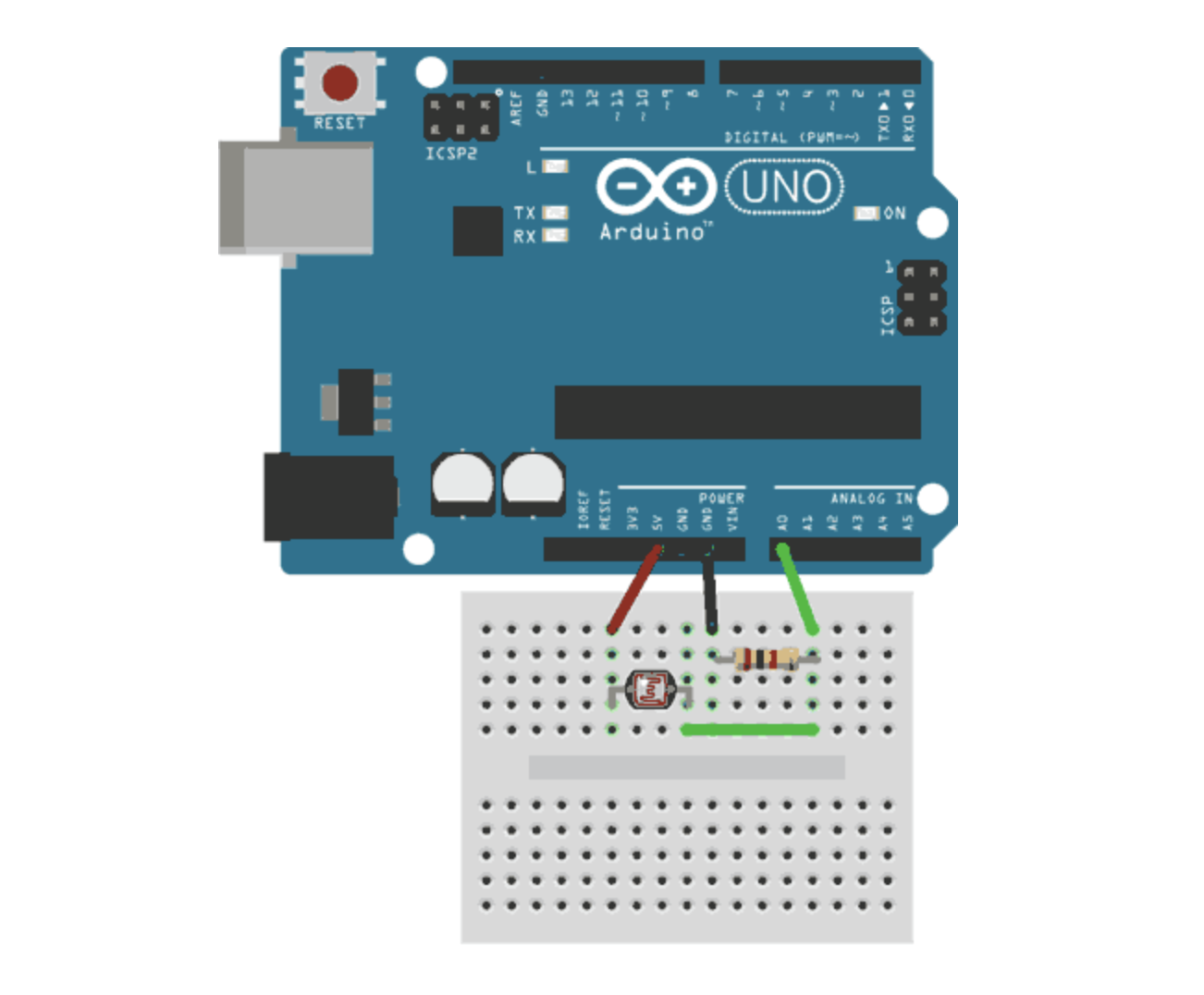

En aquest exemple, llegirem el valor analògic de l’LDR i imprimirem el valor a través del monitor serial.

El codi per llegir el valor del sensor és:

void setup() {
Serial.begin(9600);
}
void loop() {
int lecturaSensor = analogRead(A0);
Serial.println(lecturaSensor);
delay(1000);
}

Aquí no es necessita cap ordre nova. Llegim el valor de l’LDR connectat al port A0 i imprimim el valor a través del monitor serial. El delay() està aquí només per fer més fàcil la lectura de les dades. Quan tinguis una idea precisa sobre quins valors obtindràs, sabràs quin valor utilitzar com a llindar.

Tasca inicial:

Fes el muntatge, puja el codi i obre el monitor serie. Respon:

Saps de quin valor és la resistència?
Que passa si canvies el valor de la resistència?

Tasca del lliurament:

Crea un muntatge i el seu corresponent codi de programació que simuli un sensor de llum. Fes un vídeo del seu funcionament.

I després, fes el mateix com a sensor de foscor.

Ajuda't desl codis que hem vist anteriorment a classe i/o cercant informació sobre LDR:

https://www.luisllamas.es/medir-nivel-luz-con-arduino-y-fotoresistencia-ldr/

Escriu el codi a la tramesa.
