1.3 Instal·lació elèctrica
1.3 Instal·lació elèctrica
La instal·lació elèctrica d’un habitatge està formada per la instal·lació externa o d’enllaç i la instal·lació interior de l’habitatge.

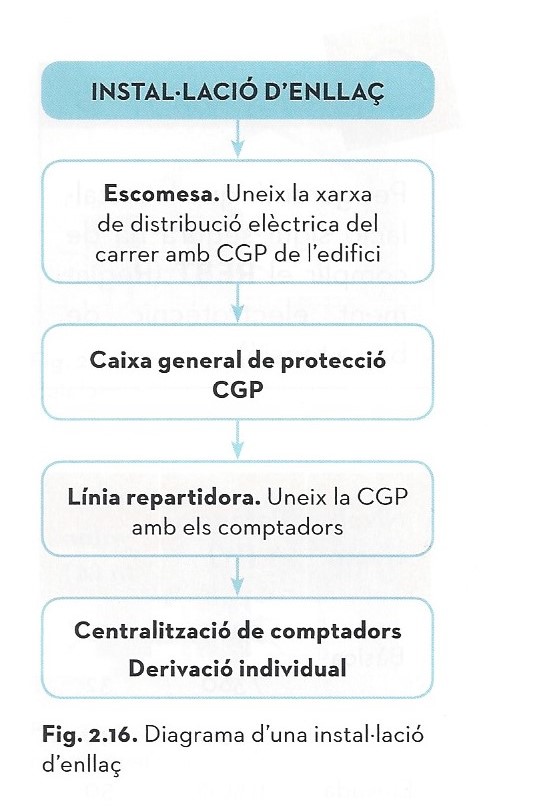

A. Instal·lació d’enllaç
|
És l’encarregada d’unir la xarxa de distribució elèctrica del carrer amb la interior de l’habitatge. Un dels elements principals que configuren aquesta instal·lació és el comptador elèctric . És l’encarregat de mesurar l’energia elèctrica consumida, en kWh. Un kWh, és igual a l’energia consumida per un aparell de potència 1 kW funcionant durant una hora (W=P·t) El comptador intel·ligent permet enviar lectures de consum en temps real. Redueix el temps d’interrupció en cas d’avaria, i permet la gestió remota de la potència contractada i la supervisió del serveis de subministrament. |
 |

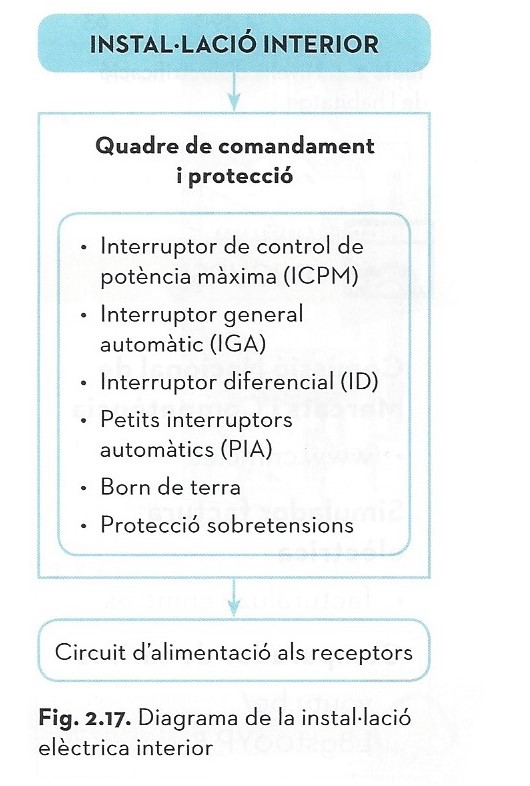

B. Instal·lació interior

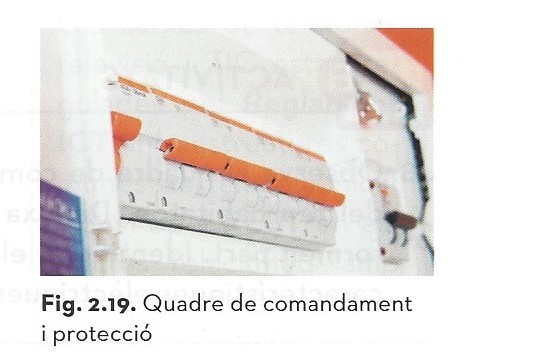

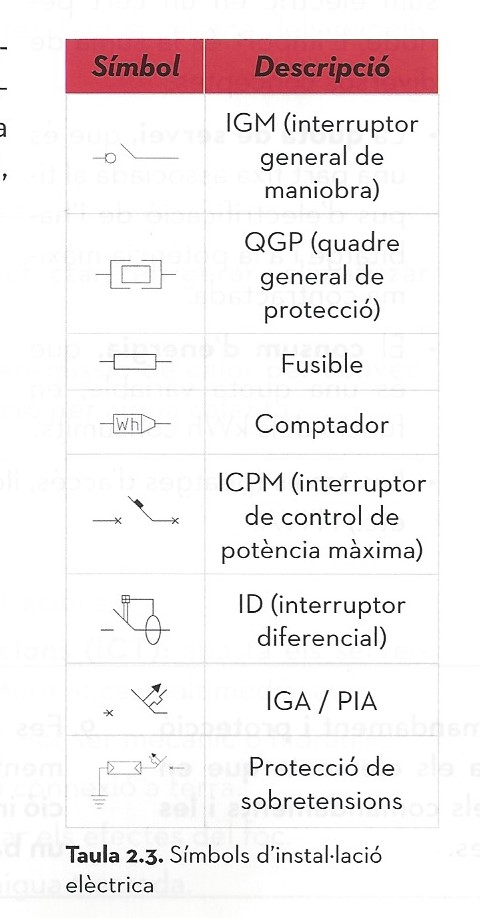

El quadre de comandament i protecció
Format pels elements encarregats de la seguretat, la protecció i el control de la instal·lació elèctrica interior.
|
|
|
Conté els elements següents:
. L’interruptor de control de potència màxima (ICPM): la seva funció és limitar la potència consumida perquè no superi el valor màxim contractat. Està precintat per evitar-ne la manipulació.
. L’interruptor diferencial (ID): és l’encarregat de protegir les persones de descàrregues elèctriques . Detecta corrents de fuita (IAn >30 mA en habitatges) en la instal·lació, i provoca la interrupció del pas de corrent.
. Els petits interruptors automàtics (PIA): encarregats de protegir cada un dels circuits de sobrecàrregues i curtcircuits.
. El born de terra o protecció: connecta la presa de terra de l’edifici amb la connexió de terra de la instal·lació interior de l’habitatge.
|
|
|
Els circuits d’alimentació als receptors
Estan formats pels següents elements:
. Els conductors: distribueixen l’electricitat des dels PIA fins als receptor. Són de coure i estan recoberts per un aïllament de plàstic. Els colors n’identifiquen la funció: marró, negre o gris per la fase, blau per al neutre i verd-groc per al terra.
. Interruptors, polsadors, commutadors i bases d’endoll són elements de comandament i de connexió que també formen part del circuit d’alimentació.
. El circuit de connexió a terra: té la funció de protegir les persones de contactes indirectes amb l’electricitat. Ho fa derivant el corrent de fuita a través del seu conductor a la presa de terra de l’edifici. Es connecten al circuit de terra totes les carcasses metàl·liques dels electrodomèstics, els endolls i els receptors que tinguin presa de terra.
C. Cost del subministrament elèctric
|
La factura del subministrament especifica el que hem de pagar pel servei i el consum elèctric en un cert període. L’import és la suma de diversos conceptes: . La quota de servei, que és una part fixa associada al tipus d’electrificació de l’habitatge i a la potència màxima contractada. . El consum d’energia, que és una quota variable , en funció del kWh consumits. . Les taxes (peatges d’accés, lloguer d’equips de mesura, impostos elèctrics, etc. ) i l’IVA.
|
|
ACTIVITATS
8. Observa el quadre de comandament i protecció del teu habitatge. Dibuixa els elements que en formen part. Identifica’n els comandaments i les característiques elèctriques.
9 Fes l’esquema elèctric del quadre de comandament per una potència de 5750 W i la instal·lació interna d’un habitatge que disposi d’una cuina, un bany , una sala d’estar i un dormitori.
