3. Pla inclinat, tascó i cargol
Pla inclinat
1. Definició
Superfície que forma un angle amb la horitzontal. Deriven del pla inclinat màquines com: la broca, la cunya, la destral, la serra, el ganivet, la rampa, els cargols i les femelles, el tirafons...
2. Rampes:
En el pla inclinat en forma de rampa tenim un avantatge mecànic gràcies a que augmentem el recorregut, però amb menys força. Reduïm l'esforç i podem per exemple pujar càrregues més fàcilment.
 |
|
La relació entre F i R segueix la fórmula següent:
| F · l = R · h |
On F i R es mesuren en [N] i l i h en [m] en el sistema internacional
S'assembla a la llei de la palanca perquè internament el concepte físic és el mateix.
El pendent d'una rampa es dena amb l'angle [α] o amb el % d'elevació:
Una rampa amb un pendent que s'eleva 10 [m] cada 100 [m] que avança té un 10 % d'elevació.
% d'elevació = 100 h / l
α = atn(h/l)
3. Tascó (en castellà "cuña")
El tascó, si es mira detingudament, està composat per dos plans inclinats junts. Aquí el que s'aprofita és el funcionament invers: vull que la força F que aplico als 2 plans inclinats se'm multipliqui en la resistència R que fan els dos costats del tascó, trencant així més ràpidament el tronc.
Les serres, els formons, o certes unions de fusta deriven de les cunyes i permeten tallar amb més facilitat, apretar, tallar, o separar.
 |
 |
|

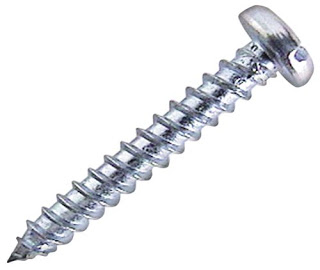

4. Cargols:
Si es mira detingudament, un cargol no és més que un pla inclinat enrotllat en un cilindre. Cada filet de la rosca fa de tascó, introduint-se amb facilitat en el material. En aquest pla inclinat en forma d'hèlix, a més d'aconseguir també un avantatge mecànic convertim un moviment circular en un de lineal.
|
|
 |
Les característiques més importants dels cargols són...
|
 |
