TEC3ESO(2016): 2. Politges, polispastos i torns

LA RODA

La roda és un operador format per un cos rodó que gira respecte d'un punt fix anomenat eix de gir.

Normalment la roda sempre ha d'anar acompanyada d'un eix cilíndric (que guia el seu moviment giratori) i d'un suport (que manté a l'eix en la seva posició).

Encara que en la natura també hi ha cossos arrodonits (troncs d'arbre, còdols, ous ...), cap d'ells compleix la funció de la roda en les màquines, per tant es pot considerar que aquesta és una màquina totalment artificial.

De la roda es deriven multitud de màquines de les quals cal destacar: politja simple, corró, tren de rodament, sínia, politja mòbil, polispast, rodament, engranatges, sistema corretja-politja ...

Utilitats de les rodes:

Facilitar el desplaçament d'objectes (carretó, bicicleta, etc), ja que disminueix la fricció entre superfícies
Obtenir un moviment rotatiu (nòries, turbines, etc..)
Transmetre un moviment rotatori entre eixos
Reduir l'esforç per aixecar un pes
Transformar en rotatori altres moviment o a l'inrevés

Politges

Palanca de primer grau que només té la funció de canviar la direcció de la força per a vèncer una resistència. En lloc de estirar en sentit contrari a la resistència es fa en el mateix sentit. De fet és un simple inversor de sentit de la força.

F = R

politja

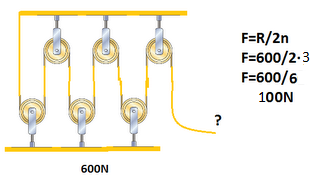

Politges esglaonades (ó Polispastos)

Conjunt de politges fixes i mòbils que inverteixen el sentit de la força i amplifiquen el seu poder fins a N vegades, on N és el número de politges mòbils que hi ha.

F = R / (2 · N)

L_F = L_R · 2·N

F = Força que faig

R = Resistència que he de véncer

N = Número de politges mòbils

L_F = Longitud de corda que he d'estirar

L_R =Longitud de corda que puja la resistència

polispast1
