Muntatge

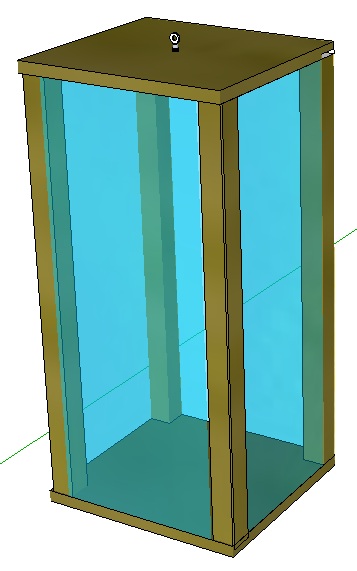

I. Cabina:

1. Marcar i tallar 2 quadrats de 80 [mm] x 80 [mm] de fullola de 3 [mm] i en un dels quadrats cargolar, al vell mig, un cargol d'anella petit.

2. Marcar i tallar a 200 mm 4 llistons de 10 mm x 10 mm.

3. Encolar, i si cal assegurar amb 8 claus petits, els 4 llistons anteriors als quadrats.

4. Marcar i tallar 4 rectangles de metacrilat de 200 [mm] x 100 [mm] x 3 [mm] per a posar a les parets de l'ascensor (OPCIONAL).

II. Estructura:

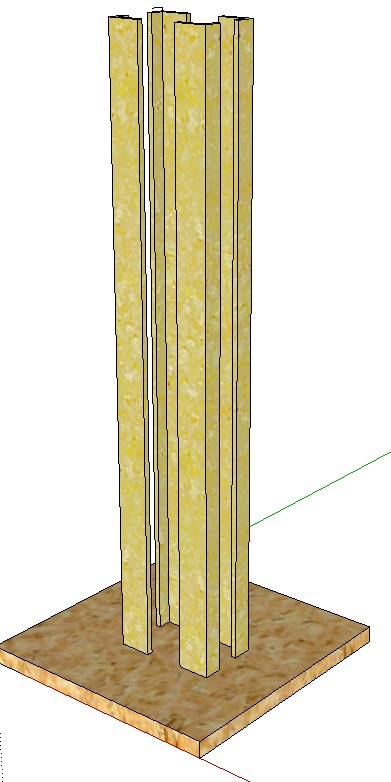

1. Marcar i tallar un quadrat de 200 [mm] x 200 [mm] de fusta d'aglomerat de 15 [mm] de gruix.

2. Marcar i tallar a 400 [mm] 4 llistons en L de 20 [mm] x 20 [mm].

NOTA:

Per a fer més senzilla la connectivitat elèctrica futura, s'aconsella posar ja els dos finals de cursa amb els seus cables a un dels llistons abans d'encolar-lo a la base.

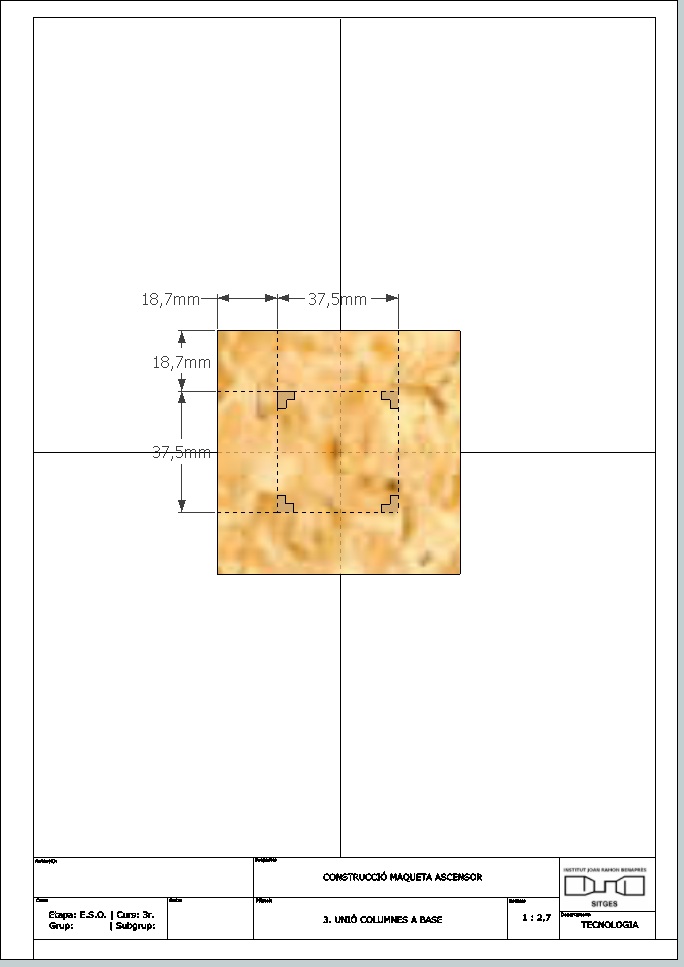

3. Col.locar-los centrats a la base, deixant un espai entre ells d'uns 100 [mm]. Encolar-los i, si cal, assegurar-los amb 8 claus petits.

4. Tallar un quadrat de fullola de 100 [mm] x 100 [mm]. Fer-li un forat al vell mig (per a que pugui passar el cable de l'ascensor). Ja tenim l'estructura acabada. No tapar l'estructura amb la tapa fins que estigui acabada la cabina i posat el motor,

5. Collar els finals de cursa (amb els cables ja connectats) a una de les columnes.

6. Collar el motor a la tapa de l'estructura

7. Collar la pila i el commutador a la base.

8. Connectar tots els components elèctrics

9. Col·locar un fil d'uns 500 [mm] lligat al cargol d'anella de l'ascensor. Situar l'ascensor entre les columnes de l'estructura i encolar la tapa tallada abans.
