Ascensor

1. Requisits.

• Que es pugui fer pujar o baixar.
• Que pari tot sol quan arriba a dalt i quan arriba a baix

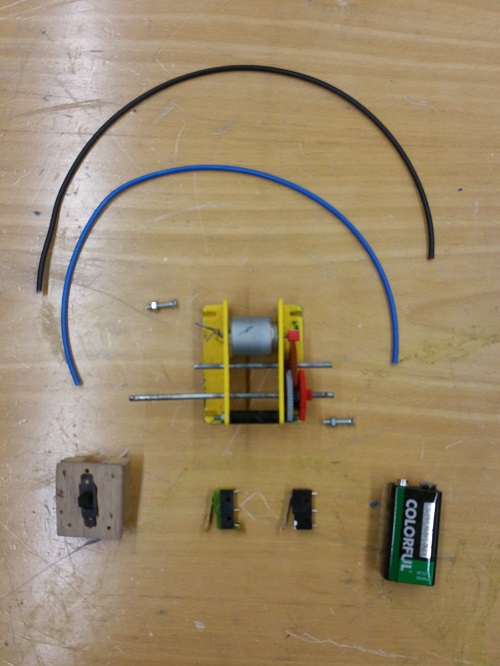

2. Materials:

• 1 pila de 9 [V].
• 1 portapiles de pila de 9 [V].
• 1 motor amb els seus engranatges reductors.
• 2 finals de cursa.
• Cable elèctric (≈150 [cm]).
• 2 cargolets i 2 femelles.
• 2 terminals faston (espadins) mascle.
• 6 terminals faston (espadins) femella.
• Cinta aïllant.
• 8 troços de regleta de 6 contactes.

COMMUTADOR:

• 1 fusteta de 1 x 2 x 4 [cm] (*).
• 4 claus mitjans (*).
• 2 claus llargs (*).
• 4 claus en U petits (*).
• 2 terminals faston (espadins) femella.

3. Eines:

• 1 martell.
• 1 alicates.

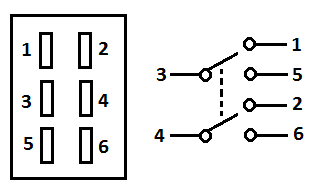

Si el commutador de creuament es fa amb un doble commutador cal pontejar els pins 2 i 5:

3. Esquema elèctric.

El circuit de l'ascensor es basa en el principis de que un motor de corrent continu (CC -DC Direct Current en anglès-) gira en un sentit quan se li aplica un voltatge elèctric amb una polaritat i gira en sentit contrari quan se li aplica el voltatge en polaritat inversa.

En arribar a dalt o a baixa l'ascensor empenyerà els polsadors de final de cursa, obrint el circuit i impedint que passi el corrent, parant l'ascensor.

3. Muntatge.

Commutador Posició 1 (pujada de l'ascensor)

Commutador Posició 2 (baixada de l'ascensor)

1. Unir el contacte C1 del commutador al C4 del fi de cursa 1.
2. Unir el contacte C2 del commutador al pol + del motor.
3. Unir el contacte C3 del commutador al C6 del fi de cursa 2.
4. Unir els contactes C5 i C7 dels fi de cursa al pol - del motor.
5. Unir el contacte C8 del commutador al pol + de la pila.
6. Unir el contacte C9 del commutador al pol - de la pila.

Aquí teniu un video de les connexions: ConnexionsAscensor.mpg
