1. Definició:

Combinació de dos o més rodes dentades de dents de la mateixa mida (per tal que encaixin be).

El moviment de les rodes s'anomena horari -o dextrogir- (si es mou com les busques -o manetes- d'un rellotge) o antihorari (si es mouen en sentit contrari a les busques d'un rellotge) -o levogir-

En dues rodes dentades tocant-se, es sentit d'una sempre és l'oposat a l'altre.

-Es compleix la fórmula:

Z1 · w1 = Z2 · w2

On:

Z1: Número de dents de la roda 1.

w1: Velocitat angular de la roda 1 [Revolucions / minut], [rpm], [voltes / minut] ó [m]-1.

Z2: Número de dents de la roda 2.

w2: Velocitat angular de la roda 2 [rpm].

-Avantatges:

Transmeten molta força.

-Inconvenients:

Les rodes sempre s'han de tocar i sol ser un sistema sorollós que cal engreixar. Les rodes consecutives sempre giren en sentit oposat.

Els engranatges són mecanismes de transmissió de moviment circular mitjançant rodes dentades que encaixen entre si. Això és possible perquè tenen el mateix pas (distància entre dues dents veïnes).

2. La relació de transmissió:

i = w2 / w1 = z1 / z2
on:
w és la velocitat angular de l'eix (rad/s)
z és el nombre de dents de l'engranatge
Tipus

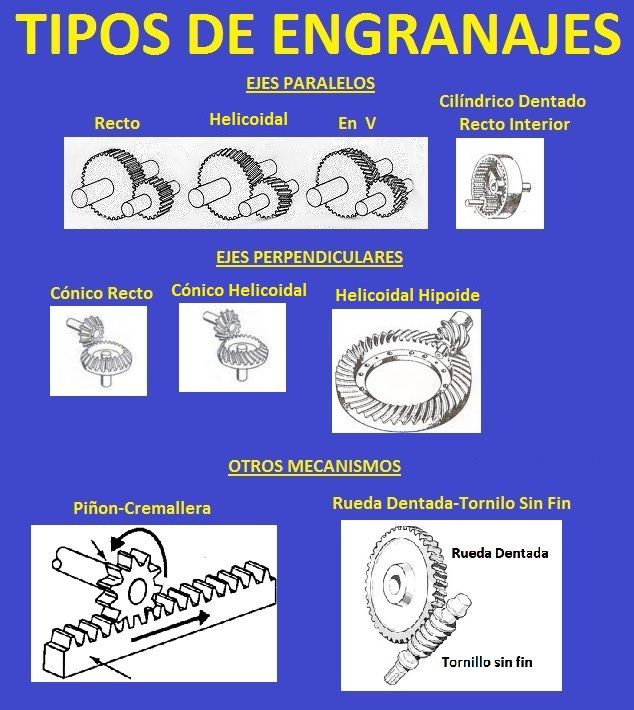

Els engranatges més comuns són els rectes, cònics, helicoïdals, interiors, vis sens fi i pinyó-cremallera (en aquest últim hi ha transformació de moviment de rectilini a circular o a l'inrevés).
Escollim un tipus o un altre depenent de la intensitat de la força, però també de com hagin d'estar els eixos situats entre ells (paral·lels o perpendiculars, o si es s'han de moure o no).
Per representar gràficament els engranatges, com que és molt difícil dibuixar-los amb totes les dents, es fa un dibuix simbòlic en el qual la roda dentada es representa amb una circumferència.
