Dividiu-vos les tasques següents entre els membres del grup:

1. DOCUMENTACIÓ:

- Fer una carpeta Drive amb el nom Tecno3GrupNumerodelgrup. (Per exemple si sou el grup 4 del 3r A, la carpeta s'ha de dir Tecno3A4). Compartiu la carpeta amb els vostres companys de grup, amb drets d'editar, i amb el professor amb drets de comentar.

- Fer un document Google Docs, anomenat memòria tècnica. Aneu omplint-lo a mesura que avanceu en el projecte. Els apartats a posar els teniu en aquest pdf (clica aquí).

2. PLÀNOLS

- Feu els dibuixos en 3D de l'ascensor, utilitzant el Tinkercad. Teniu les mides i formes, en aquest enllaç.

Desprès exporteu l'arxiu del dibuix en format .obj, i pengeu-lo a la carpeta de grup.

3. CIRCUIT ELÈCTRIC

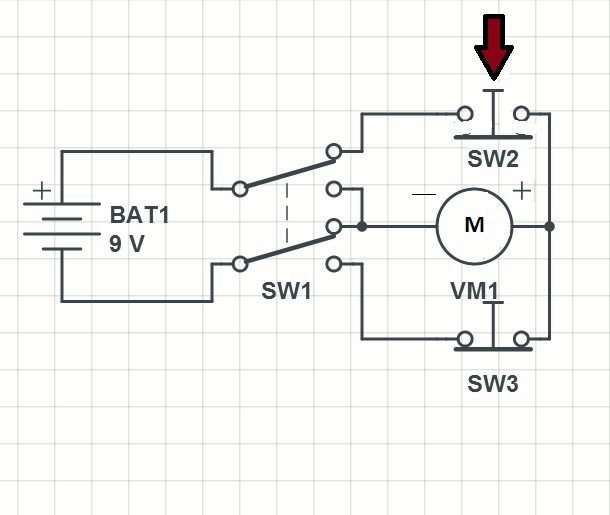

- Amb el programa Crocodile, feu el circuit elèctric bàsic de l'ascensor (mira aquest GIF)

- Primer en paper, i desprès amb el crocodile, dissenya millores en el circuit (parades d'emergència, llum automàtica o no a l'ascensor, control del motor des de dos punts o tres independents, codi de seguretat amb interruptors...).

Deprès deseu l'arxiu crocodile a la carpeta compartida.

4. MECANISMES

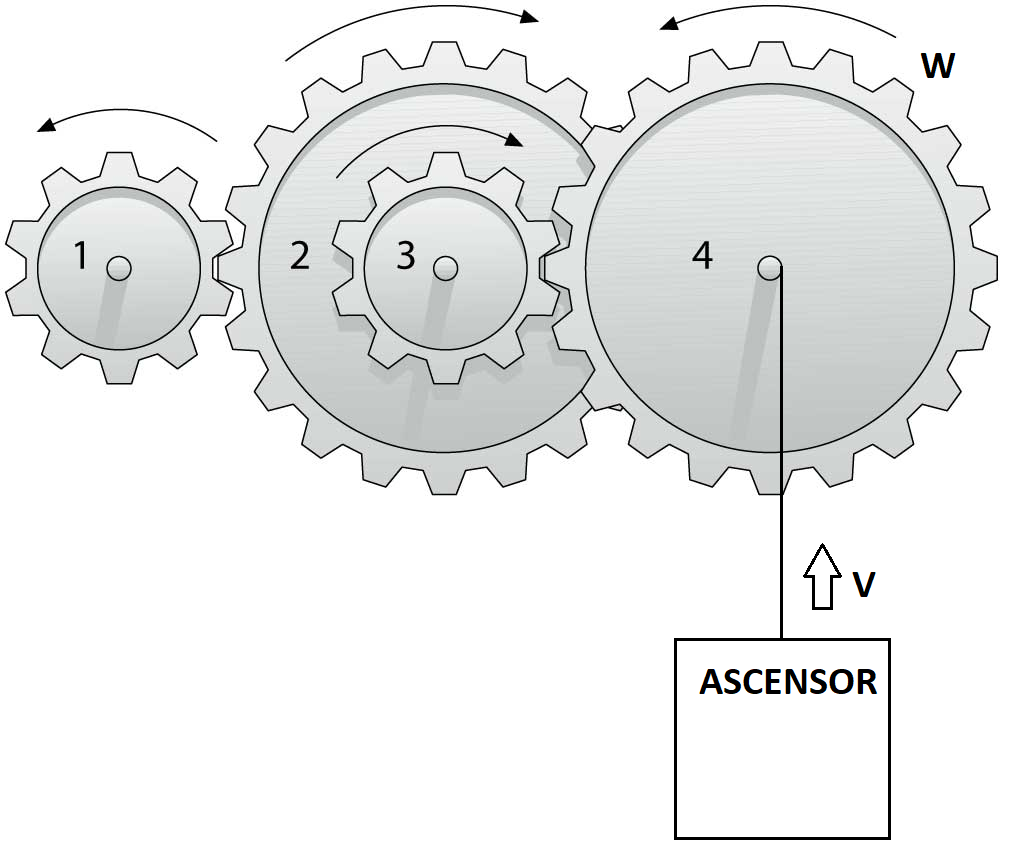

- A partir del manual de funcionament del motor (clica aquí), comprova les relacions de transmissió possibles que té (pàgina 3 del manual). Desprès calcula quina velocitat de rotació tindria l'ultim engranatge si el primer,que està connectat al motor, va a 5000 rpm.

- Calcula quina velocitat lineal tindrà l'ascensor per a cada combinació sabent que l'eix té un diàmetre de 3 mm, i per últim tria la millor opció. Desprès passa l'esquema al Crocodile.

- Fes fotografies dels càlculs, i penja'ls a la carpeta compartida, així com l'arxiu crocodile definitiu.

5. ESTRUCTURA

- Repassa si cal la part de Resistència i Estabilitat del tema d'Estructures, i dissenya millores per l'estructura principal i la cabina de l'ascensor. Fes fotografies del esbossos i croquis i penja'ls a la carpeta compartida.

- Afegeix aquestes millores en els dibuixos 3D, en una còpia del dibuix de l'ascensor inicial.

- Exporta l'acensor amb les millores en format .obj, i penja'l a la teva carpeta compartida.
