Components electrònics passius

Resistència:

Com diu el seu nom oposa una resistència al pas del corrent.

Depenent del material i de les dimensions té més o menys resistència (R [Ω])

I = V / R

Condensador (o capacitor):

Emmagatzema energia en forma de camp elèctric per l'acumulació de càrregues entre les plaques metàl·liques separades per un aïllant.

Depenent del material aïllant i de les dimensions té més o menys capacitat (C [F])

I = V · w · C

Bobina (o inductor):

Emmagatzema energia en forma de camp magnètic pel fet de passar corrent per un bobinat.

Depenent del material i del nombre de voltes té més o menys Inductància (L [H])

I = V / (w · L)

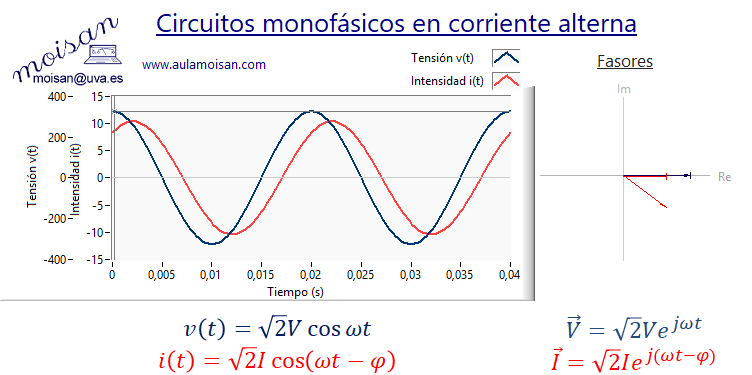

Impedància (introducció):

Es defineix com el nombre complex que representa el quocient entre V i I

|Z| = V / I

Així en una resistència:

|Z| = R

En un condensador

|Z| = 1 / (w · C)

En una bobina:

|Z| = w · L

Pràctica

Munta aquests 3 circuits. Què hi veus en la relació entre V i I?

Per a un circuit mixt, amb R's, L's i C's:

Component	Sèrie	Paral·lel
R
L
C
