Potències en alterna
En els circuits d'alterna tenim els fasors de corrents i tensions (normalment eficaços) que generen fasors de 3 potències:
P: Potència activa P
Q: Potència reactiva Q
S: Potència aparent S
Activa (P)
La que es transforma en energia calorífica, mecànica, etc
| P = Vef · Ief · cos(φ) |
Les seves unitats són [w] -watt-
Reactiva (Q)
La que serveix per a crear els camps elèctrics (a condensadors) o magnètics (a bobines) que tingui al circuit.
| Q = Vef · Ief · sin(φ) |
Les seves unitats són [VAr] -Voltampers Reactius-
Donen informació sobre si la càrrega és massa capacitiva (Q< 0) o massa inductiva (Q > 0). L'ideal seria Q = 0
Aquesta potència representa una càrrega per als generadors, les línies de transport i els transformadors i origina pèrdues reals de potència.

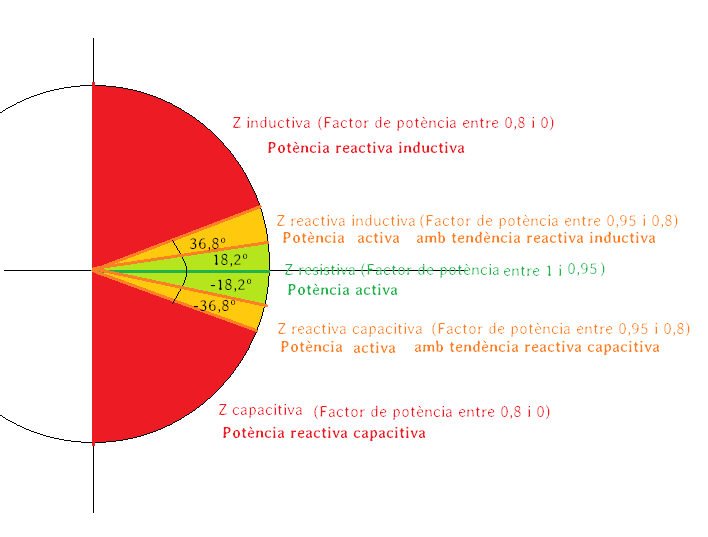

És per això que a la factura de la companyia elèctrica hi pot haver una bonificació o penalització pel fet de tenir potència reactiva petita o gran (en general, el límit està a cos(φ) = 0,8 ó 0,95) -Mes info-.
Si una instal·lació té massa impedància inductiva o capacitiva (per tant tindrà potència reactiva) se li poden posar circuits que compensin la impedància.
Aparent (S)
Producte vectorial de V i I
| S = V ^ I |
S = P + j · Q
|S| = √(P2 + Q2)
\(φ = atn\frac{Q}{P}\)
Les seves unitats són [VA] -Voltampers-
cos(φ): Factor de potència:
Dona idea de la quantitat de potència activa que es transforma en aparent
Les factures elèctriques han de mostrar els recàrrecs per potència reactiva, si la hi ha:
