Portes lògiques
Requisits de compleció
Entrada i sortida digitals

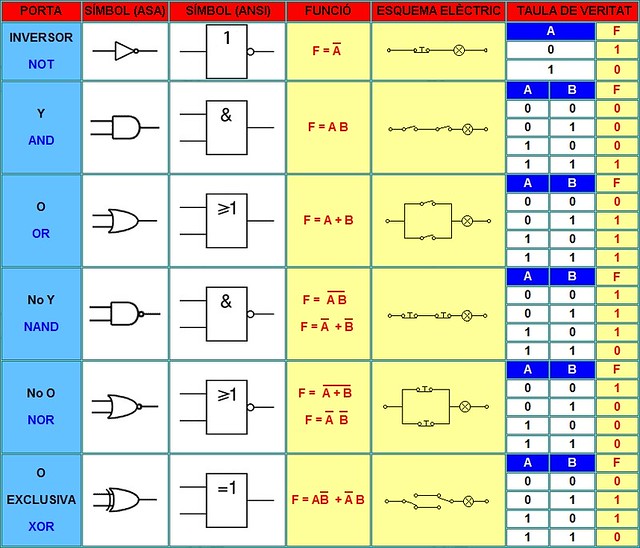

Tipus de portes lògiques:
Porta NOT (inversora)
| a | b | s |
| 0 | 1 | |
| 0 | 1 | |
| 1 | 0 | |
| 1 | 0 |
Porta OR (suma)
| a | b | s |
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 1 |
Exemple: Polsadors als extrems d'una escala mecànica.
Porta NOR (suma negada)
| a | b | s |
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 0 |
Porta AND (producte)
| a | b | s |
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
Exemple: Premsa amb polsadors de dues mans.
Porta NAND (producte negat)
| a | b | s |
| 0 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
Porta XOR (exclusiva)
| a | b | s |
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
Porta NXOR (exclusiva negat)
| a | b | s |
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
Exercici: Funció i taula de veritat del següent circuit
