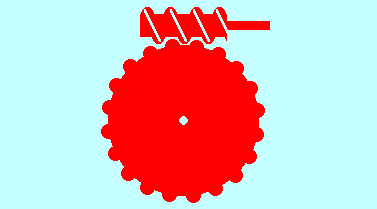

12. Cargol sense fi

• Transmet el moviment entre arbres que es creuen en l'espai.
• L'arbre motor és sempre solidari al cargol o vis sense fi, que comunica el moviment de gir a la roda dentada que hi engrana, anomenada corona.
• Una volta completa del cargol fa avançar una dent de la corona.
• En cap cas es pot utilitzar la corona com a roda motriu.
• Per cada volta de la corona, el cargol en fa tantes com el número de dents de la corona.
• La relació de transmissió és:

on

RT: relació de transmissió

Z: número de dents de la corona

Sabent la velocitat del vis (w1) per calcular la velocitat de la corona:

w2 = w1 · RT = w1 / Z
