ACTIVITAT

RESPON

1. A més dels elements principals que has vist a l'activitat anterior, hi ha altres elements importants en el motor de combustió interna de benzina. Al quadre de sota tens alguns d'aquests elements, la seva funció, i imatges i animacions DESORDENADES. Copia la taula a l'àrea de text de la resposta de la tasca, i ordena les imatges posant en cada fila el que pertany a cada element descrit. Després posa l'ordre de cada element de la taula tal i com es munta en el vídeo (és a dir, canvia el número de la columna "Ordre en el video")

Ordre en el video Element i descripció Imatge 1 Imatge 2 Imatge 3

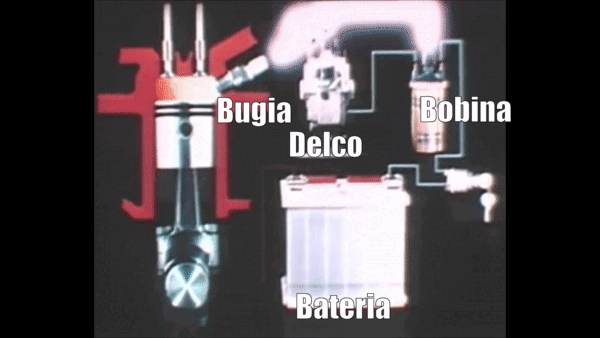

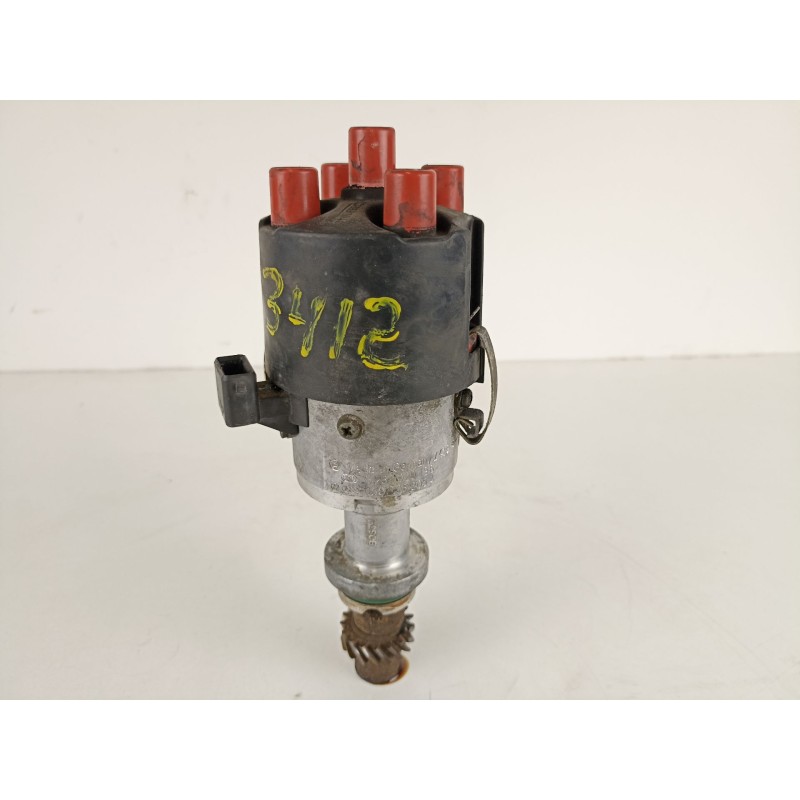

5 Tot i que la majoria dels cotxes utilitzen encesa electrònica de les bugies, en alguns encara s'utilitza el Delco o distribuïdor

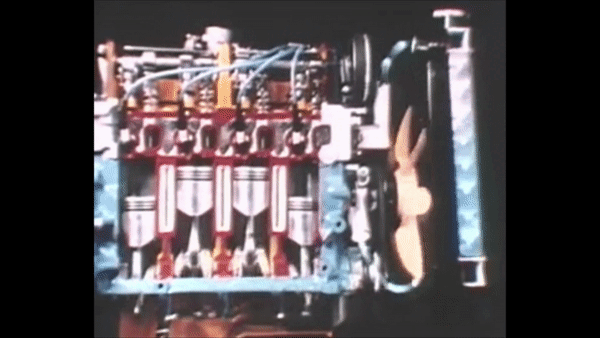

3 El radiador, el ventilador, i la bomba d'aigua, s'utilitzen per refrigerar el motor

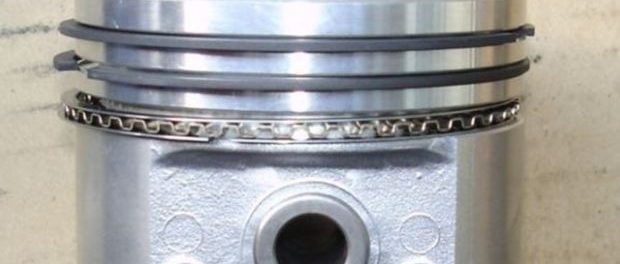

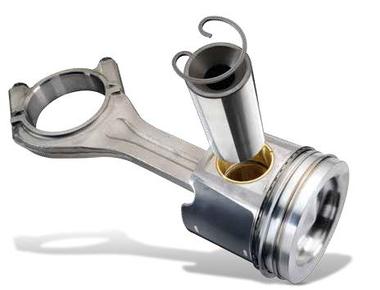

1 Per unir la biela amb el pistó s'utilitza una peça anomenada Buló. El pistó, a més, té les anelles del pistó serveixen per evitar que es perdi pressió, i per escampar bé l'oli que lubrica el cilindre

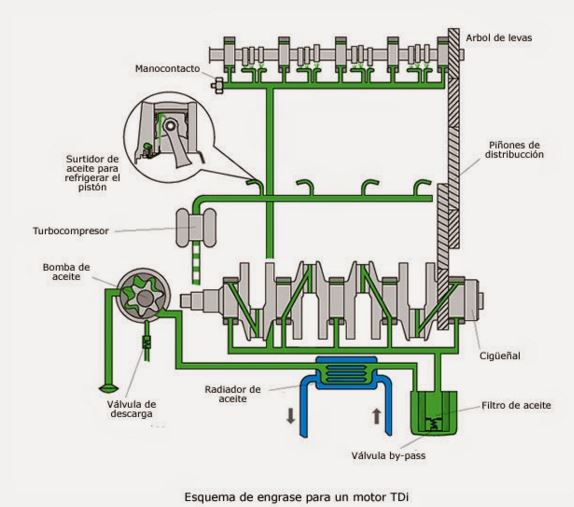

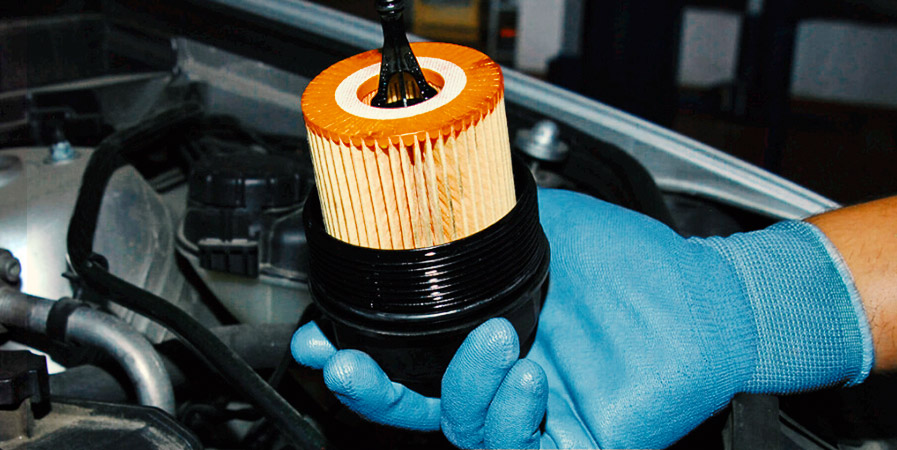

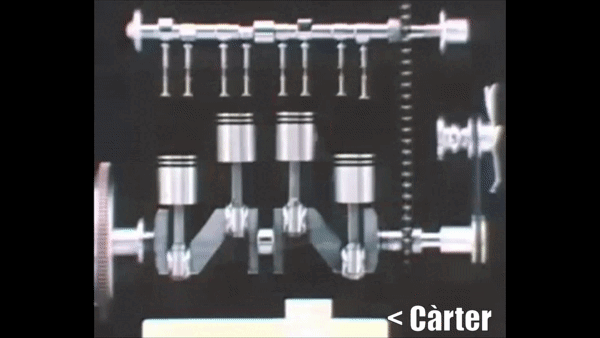

4 El circuit d'oli del motor amb la bomba d'oli, el càrter, i tots els canals de distribució, és indispensable per reduir la fricció entre els elements mòbils. El filtre d'oli manté l'oli el més net de partícules.

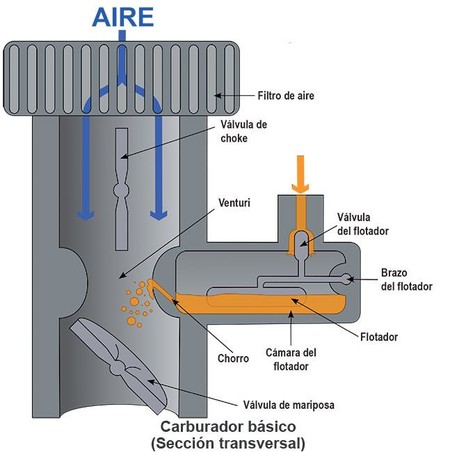

6 Tot i que els cotxes moderns utilitzen la injecció de combustible, en els antics s'utilitza encara el carburador per fer la mescla aire+benzina

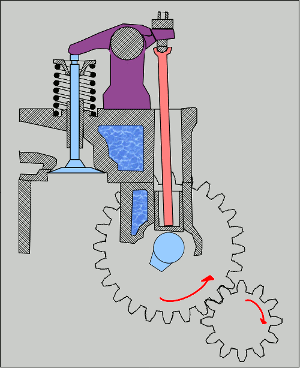

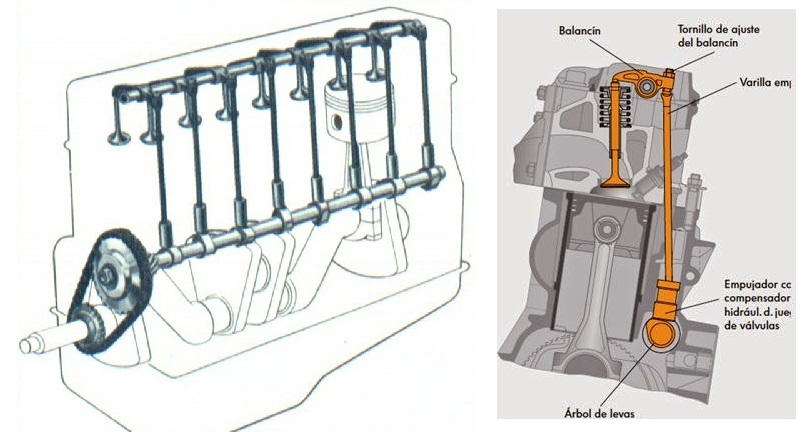

2 Alguns cotxes porten l'arbre de lleves a la culata (damunt dels pistons), però d'altres (com en el vídeo) el porten al bloc motor (més a baix), i connecten amb les vàlvules amb balancins i varetes d'empenta

2. Desprès d'entendre la importància dels diferents elements del motor, pensa i descriu breument que pot passar si...

  • Es trenca la corretja de distribució: La corretja de distribució uneix i sincronitza el moviment de l'arbre del cigonyal (el que mou les rodes del cotxe) amb l'arbre de lleves (que tanca i obre les vàlvules). Per tant si es trenca, deixa d'entrar combustible al cilindre, ni surten els gasos de la combustió de forma correcta, i el motor deixa de funcionar
  • No es canvien els filtres d'oli i aire: Els filtres netegen l'aire i l'oli que refrigera i lubrifica les parts del motor. Si es satura de partícules i brutícia, no fa la seva funció correctament i es pdoen fer malbé les parts del motor.
  • Les bugies s'embruten o es desgasten: Les bugies generen les guspires que serveixen per a que exploti la barreja de aire i benzina. si no funciona, no hi ha l'encesa del combustible, i el motor perd potència.
  • Deixa de funcionar l'alternador: L'alternador carrega la bateria que serveix per alimentar tots els elements elèctric i electrònics del cotxe. Sense alternador la bateria es gasta molt r`pid, i el cotxe deixa de funcionar per exemple ja no hi hauria l'encesa electrònica de les bugies o l'injecció de combustible)

INVESTIGA

3. Busca per internet videos, o animacions senzilles sobre el motor diesel i el motor 2T. Desprès contesta les següents preguntes:

  • Perquè els motors diesel no porten bugies? com s'aconsegueix llavors que s'encengui la mescla de aire+combustible?

Els motors diesel comprimeixen només l'aire fins que està a tanta pressió i temperatura, que al injectar el combustible, la barreja s'encen de forma espontànea, sense guspira.

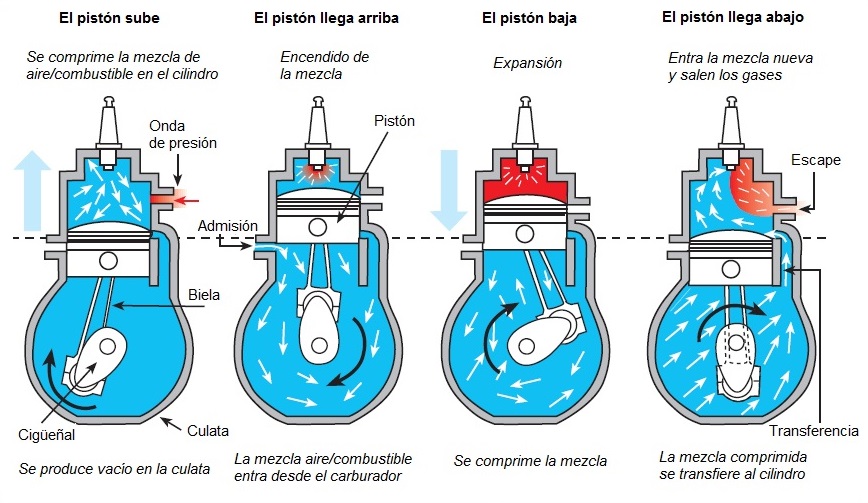

  • Perquè els motors de 2 temps es diuen així? hi ha etapes del motor 4T que no es fan? Perquè diuen que els motors de 2T són més potents, però es desgasten i contaminen més?

PErque fan les 4 fases del motor de combustió en dos moviments del pistó. Quan puja comprimeix la barreja mentre per sota del pistó fa l'admissió de la barreja nova. Al baixar per l'explosió, la barreja neta de sota empenta els gasos de la combustió a l'exterior per fer l'etapa d'escapament. Té en teoria més potència al fer el doble d'explosions en la meitat de moviments del pistó. Es desgasten perque la barreja d'aire i combustible es barreja una mica al cilindre amb els gasos de la combustió anterior. A més, l'oli per lubricar tots els elements, està barrejat amb el combustible, cosa que fa que la combustió sigui molt bruta i contaminant.

Copia en aquesta mateixa resposta, les URL de les webs o videos que has consultat.

4. Amb ajuda d'aquesta web, enllaç, contesta les següents preguntes:

  • Quina etiqueta portarà el meu vehicle si és elèctric o híbrid? Si és elèctric, la etiqueta Zero Emissions. Sí és híbrid, l'etiqueta Zero Emissions o la ECO depenent del model
  • Si tinc una furgoneta de benzina del 2002, quina etiqueta portarà? L'etiqueta B
  • Si tinc un cotxe diesel del 2020, quina etiqueta puc portar? L'etiqueta C

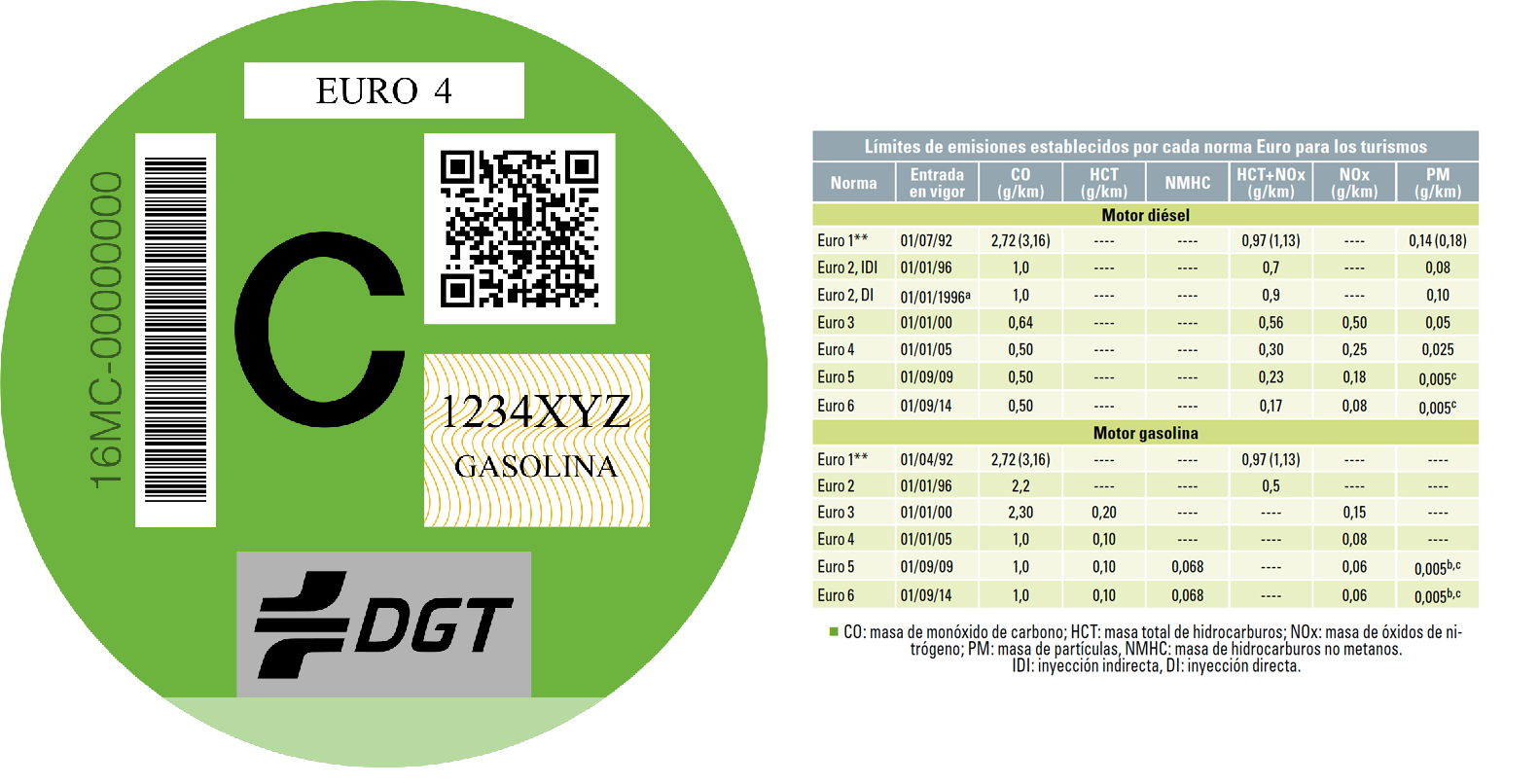

  • A la imatge de sota tens un exemple d'etiqueta mediombiental, i una taula de valors d'emissions. Quants grams de monòxid de  carboni i de òxids de nitrogen emetrà el cotxe de l'etiqueta en un trajecte de 200 Km?

El model segons l'etiqueta és Benzina, segons la Norma Euro4. Per tant, per regla de tres podem calcular les emissions:

    • 200 Km · 1 g/km de CO = 200 grams de CO
    • 200 km · 0,08 g/km de NOx = 16 grams de NOx

EL REPTE

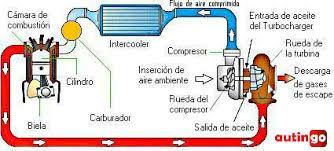

5. Troba, copia i explica l'esquema de funcionament d'un sistema turbo del motor d'un cotxe.

Un compressor comprimeix l'aire abans d'entrar al cilindre i barrejar-se amb el combustible. Al augmentar la pressió, augmenta la quantitat de molècules d'aire, i per tant podem afegir més combustible, i l'explosió o encesa serà més potent.
