Activitats

Respon les preguntes través de la mateixa tasca

1. Quines utilitats que surten al video té la turbina de gas?

A través de l'energia mecànica aconseguida a la turbina, podem fer funcionar generadors elèctrics, activar bombes per transportar líquids, o compressors per transportar gas natural a edificis, i industries. També s'aprofita la calor dels gasos de combustió per escalfar aigua en centrals de cogeneració.

2. Tota l'energia mecànica aconseguida en la turbina serveix per generar electricitat? Justifica la resposta.

Part de l'energia mecànica s'utilitza per fer funcionar el compressor que dóna a l'aire la pressió necessària per fer la combustió posterior amb el combustible.

3. Relaciona les etapes de la turbina de gas amb el motor de combustió interna de 4T (Admissió, compressió, expansió-explosió i escapament), i explica breument les diferències.

Admissió: En el motor es feia l'admissió d'aire i combustible, i a vegades només aire (motors diesel o de benzina d'injecció directa), i controlat per les vàlvules d'admissió. A la turbina sempre s'agafa només aire, i per unes toberes o conductes. La compressió la feia el pistó al motor de 4T només amb la barreja de dins del cilindre, i a la turbina la fan els àleps del compressor de forma continua. La explosió-expansió al motor de 4T es fa gràcies a la bugia en cada moviment del pistó, i a la turbina es fa a la cambra de combustió  de forma continua (com en els fogons de casa). L'escapament es fa a través de les vàlvules d'escapament en el motor de 4T, i a la turbina es fa pels conductes o toberes de sortida de forma continua.

Investiga:

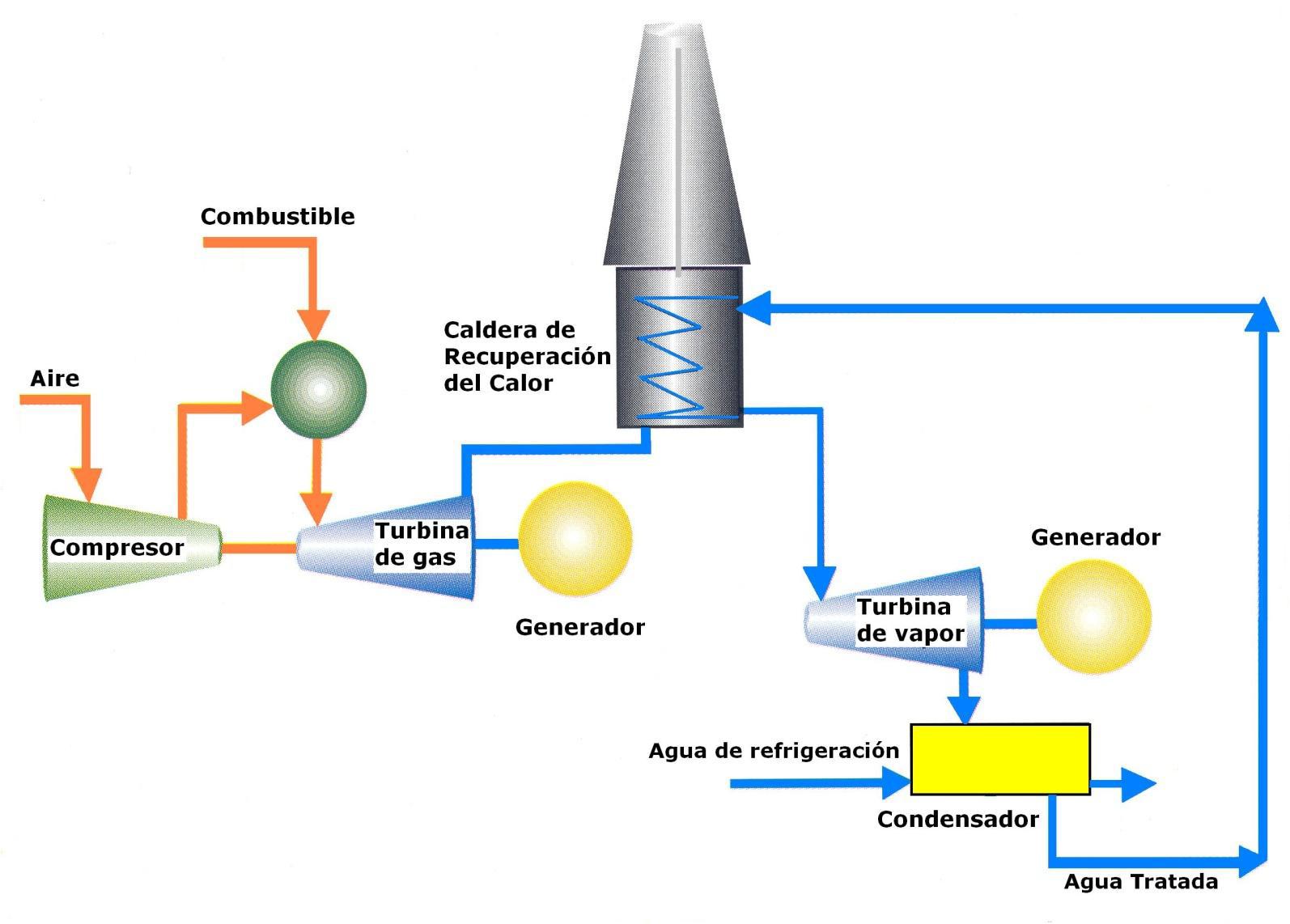

4. Amb ajuda de l'esquema de sota d'una central de cicle combinat, i informació que trobis a internet, explica breument què són i com funcionen les centrals de cicle combinat.

En la central de cicle combinat, hi ha dos turbines que generen electricitat: la de vapor i la de gas. A més, s'aprofita les altes temperatures dels gasos de combustió de la turbina de gas, per escalfar aigua, i convertir-la en el vapor que mourà la turbina de vapor. Per tant no cal utilitzar carbó, o gas natural o fuel per escalfar en una caldera l'aigua del circuit de la turbina de vapor.

Repte

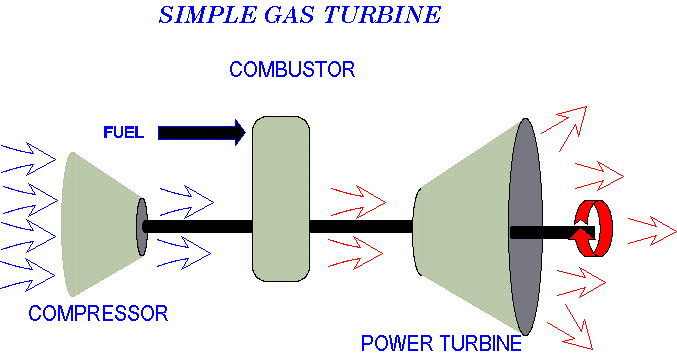

5. Mira els esquemes de sota, i explica com millorem el rendiment de la turbina en els dos casos, respecte a la turbina simple (primer esquema de la esquerra).

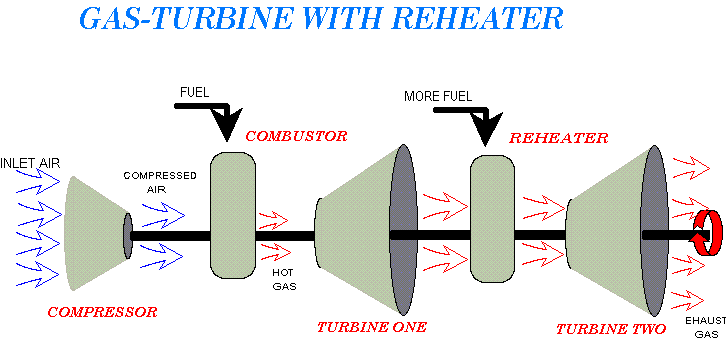

Turbina amb reescalfament (reheater): Els gasos de combustió que surten de la primera turbina a baixa pressió, encara tenen un excés de oxígen. En una segona cambra de combustió es barreja de nou amb una mica més de combustible, aconseguint la pressió i temperatura necessàries per moure una segona turbina.

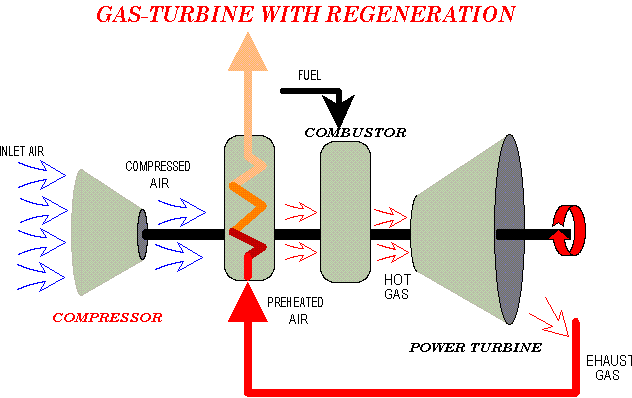

Turbina amb regeneració: El gas de combustió s'utilitza per escalfar l'aire comprimit, abans d'entrar a la cambra de combustió. D'aquesta forma, al augmentar la temperatura, augmenta la pressió de l'aire per fer la combustió posterior més efectiva.
