Sessió 5 taller

Tasques de la sessió 5

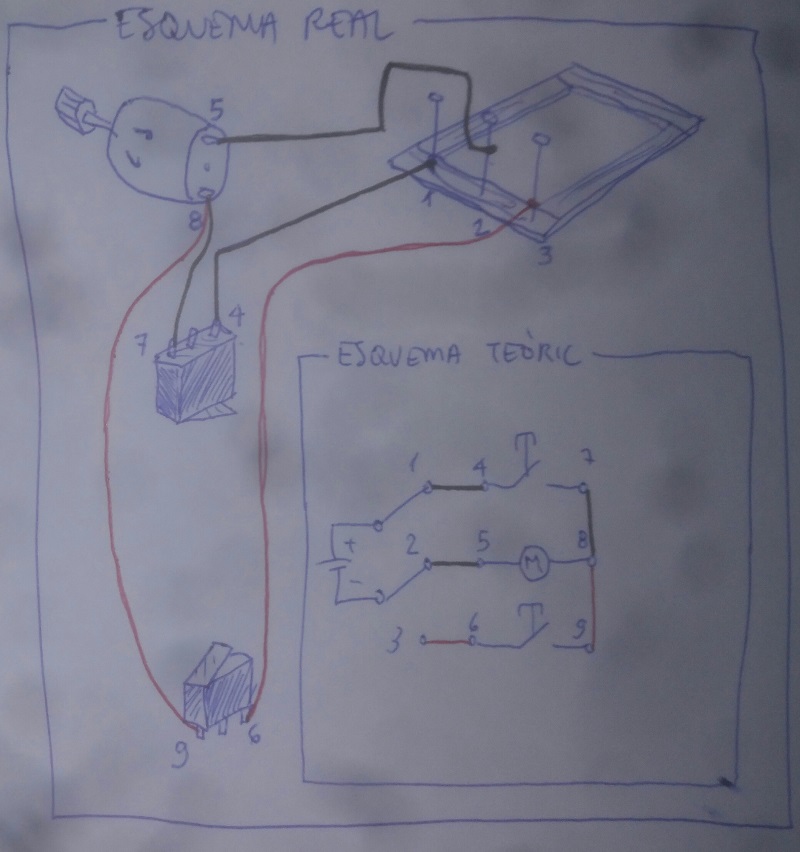

Aquí tens un vídeo de com s'ha de fer la connexió elèctrica.

1.Posar 3 cargols o claus al commutador.

2. Collar (amb 2 clauets) a un llistó els dos polsadors de final de cursa (un a dalt i un a baix) deixant lloc per poder connectar els cables.

3. Collar el motor i mecanisme amb cargolets i femelles al centre del sostre.

4. Connectar un cable de la pota 1 del commutador a la pota 4 del polsador.

5. Connectar un cable de la pota 2 del commutador a la pota 5 del motor.

6. Connectar un cable de la pota 3 del commutador a la pota 6 del polsador.

7. Connectar un cable des de la pota 7 d'un polsador a la 9 de l'altre.

8. Connectar un cable des de la pota 7 d'un polsador a la 8 del motor.

9. Prova que, posant una pila nova, el motor funciona i els polsadors aturen el motor

10. Fes fotos del procés i desa-ho a la carpeta del Google Drive per posar després a la memòria i a la presentació.

11. Continua redactant la memòria.

12. Omple la graella de sessió amb les tasques que has fet i posa nota als teus companys.

13. Endreça les eines, neteja taula i terra i deixa els tamborets sobre la taula.
