1. Calcula la velocitat angular w1 i la relació de transmissió (i) (25 punts)

D1= 3 [cm]

D2 = 5 [cm]

w2 = 2 [rpm]

Solució:

D1*w1=D2*w2 ;  i=w2/w1=D1/D2

w1=w2*(D2/D1)= 2[rpm]*(5[cm]/3[cm])=3,333 rpm

i=D1/D2=3 cm / 5 cm= 0,6= w2/w1=2 rpm /3,3333 rpm =0,6

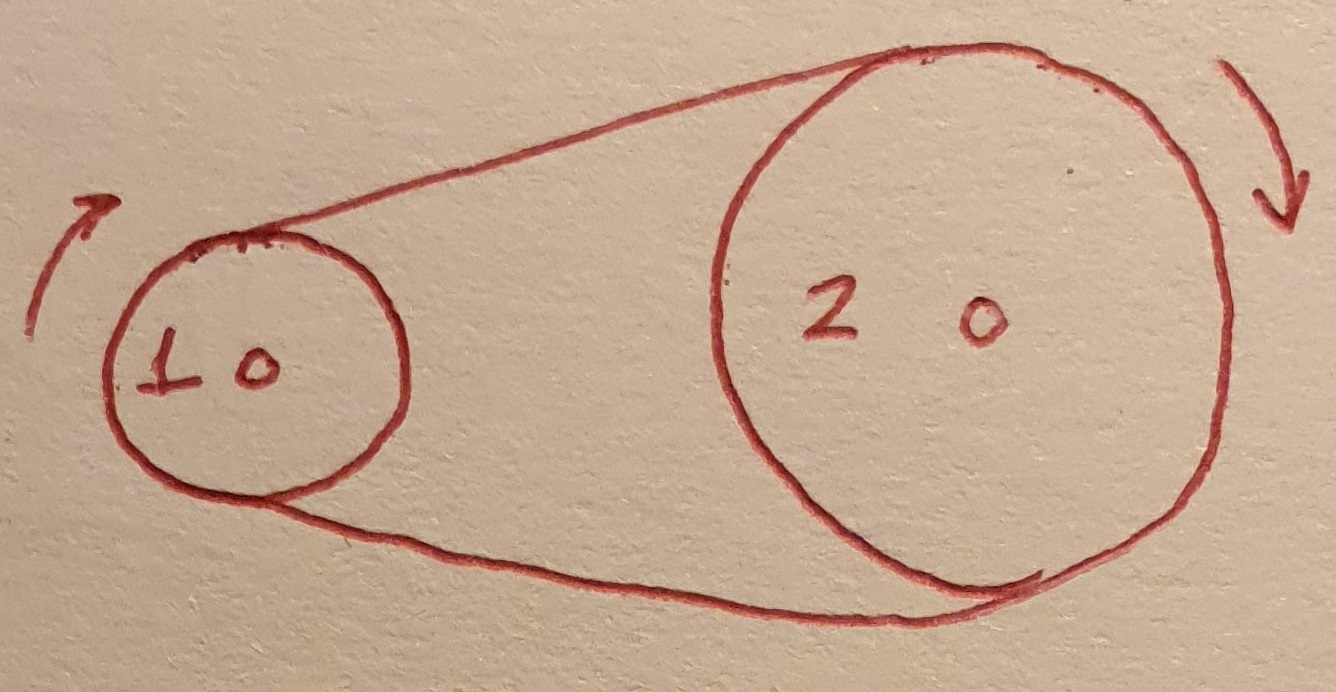

2. Calcula el diàmetre D1 i la relació de transmissió (i) (25 punts)

D2 = 2 [cm]

w1 = 5 [rpm]

w2 = 6,5 [rpm]

Solució:

D1*w1=D2*w2 ;  i=w2/w1=D1/D2

D1=D2*(w2/w1)= 2[cm]*(6,5[rpm]/5[rpm])=2,6 cm

i=D1/D2=2,6 cm / 2 cm= 1,3= w2/w1=6,5 rpm / 5 rpm =1,3

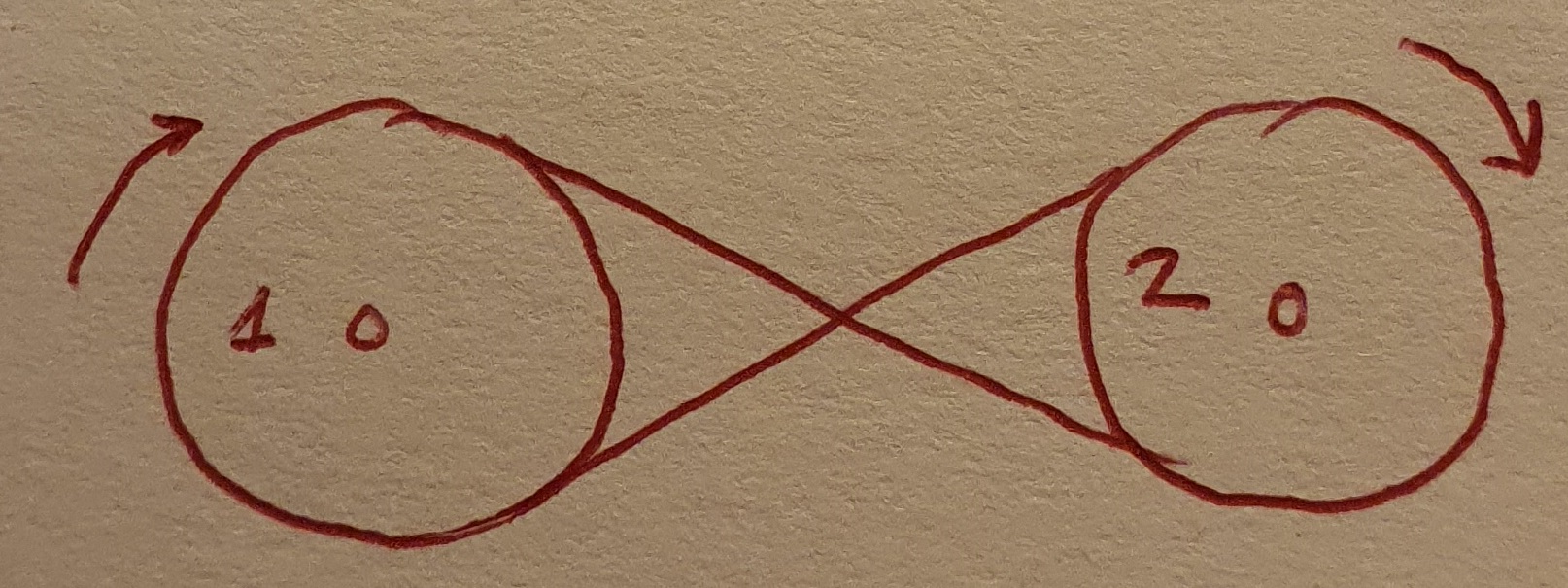

3. Calcula la velocitat angular w2 i la relació de transmissió (i) (25 punts)

D1 = 10 [cm]

D2 = 10 [cm]

w1 = 4 [rpm]

Solució:

D1*w1=D2*w2 ;  i=w2/w1=D1/D2

w2=w1*(D1/D2)= 4[rpm]*(10 [cm]/10 [cm])=4 rpm

i=D1/D2=10 cm / 10 cm= 1 = w2/w1=4 rpm / 4 rpm =1

4. Quin dels mecanismes de corretja (1, 2 i 3) anteriors és i per què?(25 punts)

a. Inversor  =3. Canvia el sentit de gir (inverteix el sentit de gir) ,i=1

b. Multiplicador = 2. i>1, w2 > w1

c. Reductor = 1. i<1, w2 < w1
