Gimcana elèctrica.

Aprofitant aquests dies previs a les ben merescudes vacances d'estiu, i ja sense la pressió acadèmica, anem a experimentar una sèrie de circuits elèctrics molt habituals al nostre entorn.

Primer construirem virtual i després físicament  circuits com els que tenim per donar llum a la nostra habitació. Afegirem més d'un control. I acabarem amb circuits molt necessaris al mon de la mobilitat com son el sistema de llums de frenada  d'un escúter (patinet elèctric ) i d'un cotxe com el que tenim a la família.

Muntatge virtual.

Material:

- Ordinador amb connexió a Internet.

- Browser (Navegador).

- Accés al suro virtual.

- Programari de simulació de circuits (Crocrodrile Clips).

Escull un company/a (farem grups de 2/3 persones) i entre tots penseu i dibuixeu :

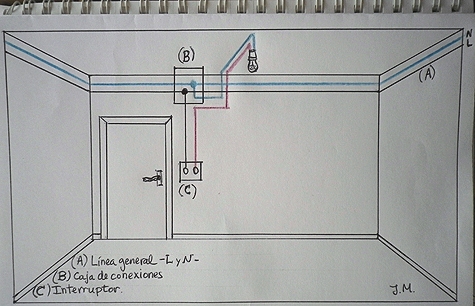

1. Dibuixa simbòlicament un circuit elèctric d’una habitació amb una llum, i un interruptor.

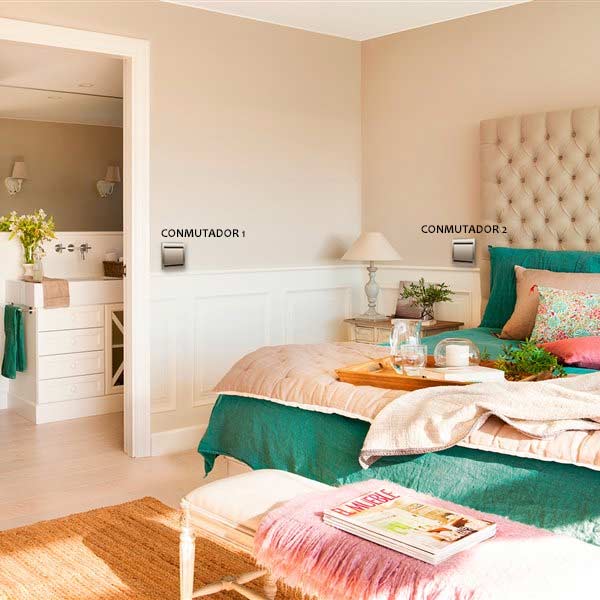

2. Dibuixa simbòlicament un circuit elèctric d’una habitació amb una llum, i dos commutadors.

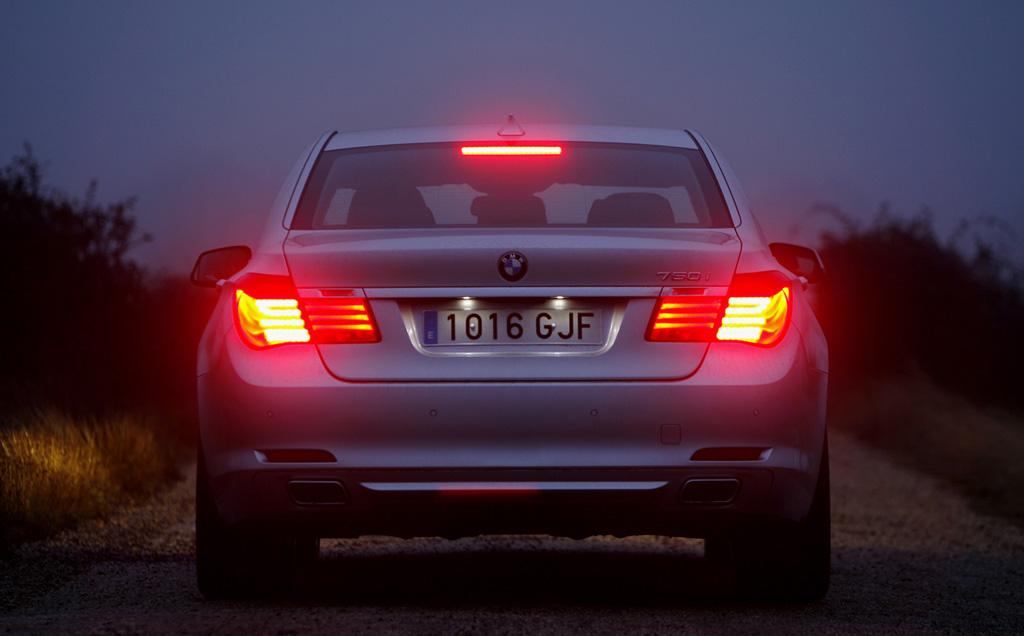

3. Dibuixa simbòlicament un circuit elèctric del sistema de llums que indican la frenada en un cotxe.

4. Dibuixa simbòlicament un circuit elèctric del sistema de llums que indican la frenada en un patinet elèctric o en una moto.

Quan els tinguis, adjunta unes caputures de pantalla dels circuits funcionant.

NOTA: - Com a generador farem servir una pila de 4,5V.

Quan estigueu, aviseu al professorat perquè us donin el vistiplau i podeu accedir a la part de muntatge pràctic.

Muntatge pràctic.

Material:

- Font d'alimentació (4,5V)

- Interruptors, polsadors, làmpades i portalàmpades, cables, tornavisos i alicates.

A partir dels esquemes elèctrics que ja heu dissenyat:

1. Construeix un circuit elèctric d’una habitació amb una llum, i un interruptor.

2. Construeix un circuit elèctric d’una habitació amb una llum, i dos commutadors.

3. Construeix un circuit elèctric del sistema de llums que indican la frenada en un cotxe.

4. Construeix un circuit elèctric del sistema de llums que indican la frenada en un patinet elèctric o en una moto.

Quan estigueu de cada muntatge, aviseu al professorat perquè us donin el vistiplau i podeu  experimentar el correcte funcionament del muntatge pràctic.

Quan els tinguis, adjunta unes fotos i/o un vídeo  dels circuits funcionant.

NOTA: - Com a generador farem servir una pila de 4,5V.

GAUDIU DE L'EXPERIÈNCIA.
