Un LDR (Light Dependent Resistor) és una resistència que varia el seu valor en funció de la llum que incideix sobre la seva superfície: quanta més llum rep, menor és la seva resistència.
El valor òhmic d'un LDR oscila entre 50-1000 Ω quan està completament il·luminada i de l'ordre de MΩ quan està a les fosques.
COM ES CONNECTA A ARDUINO
Els LDR són resistències. Per tant no tenen polaritat.
Un sensor de llum consisteix en una LDR en sèrie amb una resistència fixa, formant un divisor de tensió, d'on treurem el senyal per connectar a l'entrada analògica corresponent (Vout)

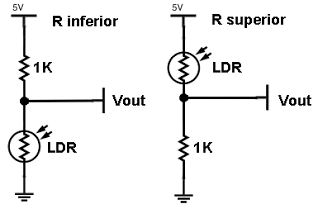

Podem connectar el LDR de dues maneres:

Sensor de foscor:
Si utilitzem el LDR com a resistència inferior del divisor de tensió, Vout serà inversament proporcional a la quantitat de llum rebuda pel LDR (màxima a les fosques)
Sensor de llum:
Si utilitzem el LDR com a resistència superior del divisor de tensió, Vout serà directament proporcional a la quantitat de llum rebuda pel LDR (mínima a les fosques)
